智能配電房系統(智能配電房一體化解決方案)
隨著云計算、大數據、物聯網、移動互聯網等新一代信息技術的快速發展,推動智能技術從學術驅動轉變?yōu)閼?yīng)用驅動,從專用智能邁向通用智能。但是傳統的配電網管理模式不滿足新時期配電網發展需求,迫切需要深入運用“云、大、物、移、智”等先進技術,從本質上提升配電網建設、運維、管理水平。實現跨越式發展,滿足能源轉型“再電氣化”需求。
作為國家高新技術企業,專業從事電力系統保護控制領域、配網自動化領域及工業自動化領域的技術研究、產品開發等服務,提供了成套的智能配電房一體化解決方案。
1、系統架構

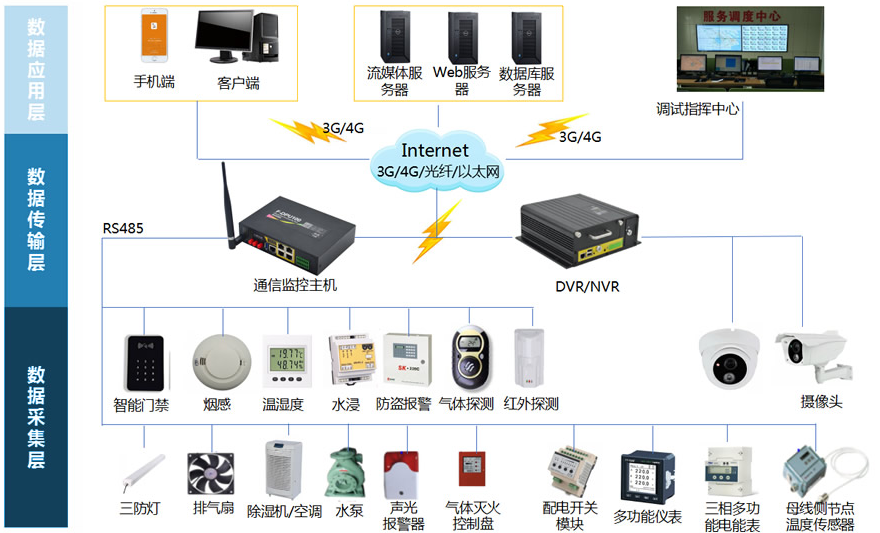

根據配電網系統實際情況,研發推出了智能配電房一體化監控系統,系統具備高壓環網柜的電氣監測與保護控制、低壓負荷側監控與管理、配電房主設備運行狀態監測、環境監控、安防監控、智能門禁系統、溫濕度控制等架構,支持營銷計量、電能質量、配電自動化及綜合智能配電房業務。
為了確保系統的穩定可靠運行,本系統采用嵌入式監控技術,保證在斷網情況下,前端監控采集主機仍具備數據采集和報警功能,后端監控管理平臺僅作為數據存儲和展示功能。各子系統采用分布式布置,任何模塊出現故障不會影響同級別的其他模塊的正常工作,各子系統與綜合管理單元之間可采用基于物聯網的分布式輕量級轉換器,由輕量級轉換器完成相關傳感采集單元的建模與通信,保證各傳感單元的即插即用與快速上線。
2、功能配置
通過邊緣計算與云計算協同配置,均衡實時業務的快速響應,實現配電房的智能監控與控制,對配電房的電源設備、空調設備和系統內分布的各個安防設備、動力設備及機房環境進行遙信、遙測、遙控,實時監視系統設備的運行狀態,記錄和處理監控?cái)?shù)據,及時偵測故障并通知維護人員處理,避免運行環境的失控導致配電設備運行故障,保證維護人員安全,控制配電房粗放式高額管理成本,實現配電房綜合監控的遠程集中管理與運行狀態的全面感知。
3、關鍵技術
本系統主要采用了智能傳感器技術、邊緣終端業務功能APP化、物聯網本地?zé)o線通信技術、智能視頻監控技術以及智能巡檢技術,解決了傳統配電房監管難度大,擴展性差等問題,快速實現智能化改造,以適應能源互聯網的快速發展。
4、子系統介紹
智能配電房一體化解決方案主要面向中低壓側自動化監測與控制。系統高度集成,可擴展性強;無線組網技術,運維簡單靈活;可靠性高,站端設備可以脫網獨立運行。
4.1. 中壓配電自動化監測
中壓配電自動化終端適用于配電中壓進出線電氣量采集與控制,終端基于IEC 61850標準設計,采用面向?qū)ο蟮慕y(tǒng)一建模技術,具有模塊清晰,功能擴展方便。支持集中式組屏布置與分布式布置。單裝置最大支持16個間隔的電氣量采集。
4.2. 低壓柜電氣量監測
通過在10kV 側安裝配網自動化系統,實時查看配電網運行工況,故障可遠程或自動隔離和恢復;在用戶相關的400V 低壓側,采用不停電安裝的400V低壓柜電氣量監測裝置,實時采集400V 低壓柜進出線、電纜分支箱的運行工況和故障時的故障信息,通過LORA 無線物聯網或?qū)拵лd波實時傳輸至配電一體化綜合處理終端。
4.3. 環境監測
根據配電房的實際需求,配置溫濕度傳感器、風速傳感器、水浸探頭等環境監測設備,這些環境信息通過綜合智能管理終端實現數據集中上傳。同時支持空調、凈化通風系統、水泵、視頻監控的多級智能聯動控制。
溫濕度監測
空調系統監測
防水浸監測
煙霧監測
4.4. 設備狀態監測
設備狀態子系統利用傳感器技術進行配電房相關裝置局部放電監測、變壓器溫度監測、母排溫度監測等,實時檢測裝置的運行狀態,獲取傳感器數據,依據設定越限值和持續時間,判斷配電設備狀態,預報告警事件,預警異常事件發生,及時預報產生告警事件并傳回主站,為配電房正常有序工作提供保障。
4.5. 圖像監視及安防監測
利用視頻技術探測、監視設防區域并實時顯示、記錄現場圖像,并控制云臺、鏡頭,實現與其他系統告警及燈光聯動運行。通過在配電站安裝高清網絡攝像機,視頻流接入到綜合數據網關進行錄像,定時抓拍和告警聯動抓拍,上傳圖片到監控中心,對拆裝地線的進線遠程監控及確認,對開關變位或任何異常信號會實時抓拍并上傳監控中心。
價值體現
智能配電房在結合智能傳感器、邊緣終端業務功能APP以及本地?zé)o線通訊技術上,能充分體現精細化運維管理需求,充分利用了“云大物移智”等新技術,推動設備智能感知、數據貫通、和信息共享,實現對配電房設備及運行環境的狀態全感知與管控,提升故障搶修效率、供電可靠性與運維精益化水平。
通過物聯網技術在智能配電房中的應用,在電網建設、安全生產管理、運行維護、信息采集、安全監控、計量應用、用戶交互等方面都發揮巨大作用,可以全方位地提高智能電網各個環節信息感知的深度和廣度,實現電力系統的智能化。
