智能配電房綜合監控平臺(智慧配電房物聯網硬件解決方案)
現代社會對電力的依存度越來越大,傳統粗放、低效的能源利用方式已不能滿足當前需求,需要更高效更合理的能源供應。如何實現電網可靠、經濟、高效、綠色的目標是電力行業面臨的最大挑戰,也是民眾最為關注的問題,而在工業領域,廣泛用電,節能環保,高效利用更是成了企業關心的問題。一個優質的配電房成了企業用電的必然選擇。那優質的配電房是怎樣實現的呢?它是一個怎樣的物聯網工程。
物聯網行業人應該知道,一個行業物聯網工程的實現應該有一套管理系統軟件,對連接的通訊模組上采集過來的數據,通過云端智能化應用程序,分析、診斷。最后在終端通過智能手機、ipad、電腦、PC機實現智能化管理。

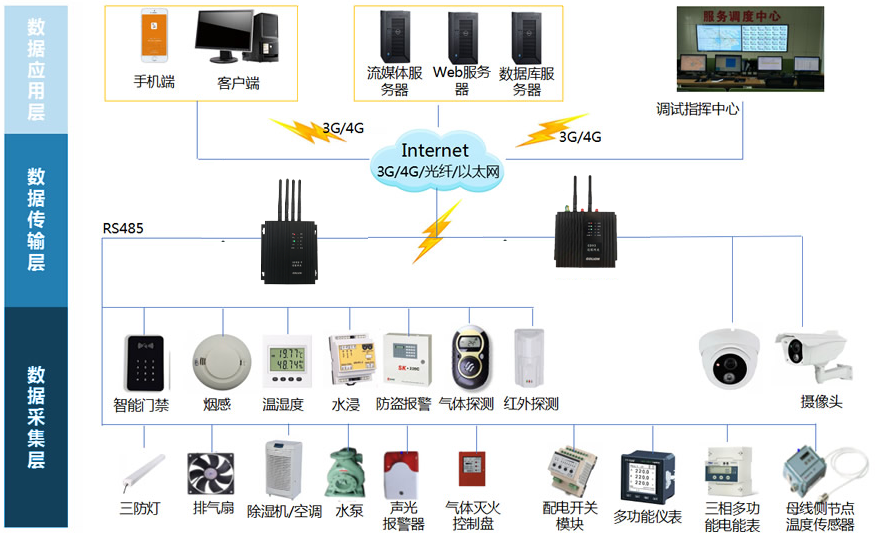

智慧配電房物聯網系統主要由四部分構成;感知層、傳輸層、應用層、終端層。
1、感知層,包括數據采集模塊、電流、電壓傳感器、溫濕度傳感器、剩余電量探測器、熱解粒子探測器、故障電弧度探測器等涉及配電房內監控、安全、電量的各類數據內容;
2、傳輸層,包括順舟智能聚合網關設備、Zigbee(LoRa)無線連接設備、無線傳輸網絡等;
3、應用層,主要是配電房各供配電和設備監控管理平臺,負責檢測、管理及分析感知層獲取的整個物聯網系統實時數據;
4、終端層,是指智能手機、ipad、電腦、PC機等,可及時獲取系統內設備實時運行數據及故障報警信息
智慧配電房物聯網硬件解決方案
智能配電房監控物聯網解決方案基于Zigbee(LoRa)、4G等無線通信技術。實時采集配電房內設備運行的等相關參數。
在整個解決方案當中,涵蓋了智能網關、各類開關量/模擬量設備以及電力管理當中需要用到的傳感器設備。其中包括三大部分內容:
1、針對機房本身的監控攝像頭、防盜報警和智能門禁部分;
2、涉及機房室內消防安全的溫濕度傳感器、室內的揚塵檢測、變壓器溫度檢測、開關柜局部放電檢測、水浸探測器、SF6防漏檢測等相關數據;
3、機柜內部的電流、電壓傳感器、功率傳感器、電鍍傳感器、故障電弧傳感器、防浪涌傳感器等。
這三部分的檢測設備實時采集相關電量數據后,個部分電力數據經由順舟智能網關上傳至服務器和云平臺。
經由平臺對數據進行處理和綜合診斷分析之后,及時發現漏電、過載、短路、三相不平衡、過壓、接觸不良、溫升異常等電氣火災故障隱患,通過各終端設備(電腦、智能手機、平板)對一個或者是多個配電房設備的精確管理和精確控制,實現對電器火災故障隱患的透明化監控管理。
在智能手機、平板等終端設備上對一個或者是多個配電房設備的精確管理和精確控制,實現對電器火災故障隱患的
若想獲得一個更優質的智能配電房,應具有
歷史數據統計及分析功能
保留各個設備上傳的歷史數據,通過智能分類后,在經由數據分析之后,對之前的數據進行分析,繪制圖形,用以分析各設備當前的使用狀態,并對其損耗程度進行預判,提前發現個設備存在的隱患。
智慧配電房物聯網工程監控系統平臺對歷史數據分析,繪圖
故障信息自動報警
當平臺經由上傳數據判斷配電房中的設備出現故障時,會通過短信、微信、郵件等 個類通知方式將報警信息傳遞給維修電工和管理人員,方便工作人員及時發現并解決故障。
設備維護管理
根據不同設備的使用情況,自動調節設備周期,提前提醒客戶進行設備的維護或者保養工作。
變配電房改造方案,為小區的供電、變電提供了保障,除了有高效監管、降低隱患風險的好處外,還節省人力、財力的資源的消耗,實現了開源節流、智能值守的作用。
