智能配電產品及解決方案(適用于低壓配電系統的智慧能源管理系統)
智能配電系統是按用戶的需求,遵循配電系統的標準規范而二次開發的一套具有專業性強、自動化程度高、易使用、高性能、高可靠等特點的適用于低壓配電系統的電能管理系統。通過遙測和遙控可以合理調配負荷,實現優化運行,有效節約電能,并有高峰與低谷用電記錄,從而為能源管理提供了必要條件。
系統介紹
智能配電監控系統方案
智能低壓配電系統由低壓配電開關配以具有通信功能的智能測控保護裝置(網絡電力儀表等)經數字通信與計算機系統網絡連接,實現配電過程中智能終端原件管理的自動化、智能化。實施智能化配電系統可以有效地保障供電可靠性和供電品質,優化負荷分配,節約電力成本以及檢修成本。

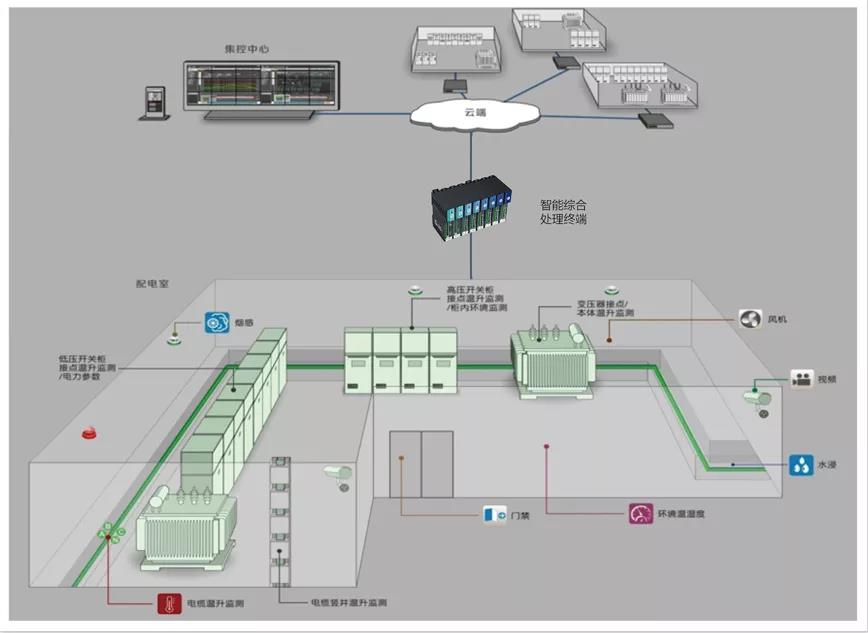

智能低壓配電系統結構
典型的智能化低壓配電系統按照結構和功能可分為中心監控層、通信管理層、現場采集層。
? 中心監控層:是整個建筑配電系統的核心部分,完成對電力監控過程中各部分的管理和控制。中心監控層配有具有數據存儲功能的數據服務器、管理級的人機接口,其中系統所采用的核心軟件配電系統具有遠程控制操作功能、狀態顯示功能、數據處理功能、報警功能、報表功能、通訊功能和冗余功能等。
? 通信管理層:是中心監控層和現場采集層之間的樞紐層。主要功能是將現場采集層采集到的數據經過數據處理器上傳至通信網絡,最后送至監控中心供客戶管理、查詢。
? 現場采集層:現場采集層是實現系統功能的基礎,主要由智能電力儀表、智能開關、控制設備組成。主要功能是對建筑內各用電負荷設備的狀態、傳感器參數進行監測,并把監測到的數據上傳,接受控制級的指令對執行機構進行控制。
系統具體配置
為了保證監控的連續性,系統采用雙機熱備前置機的模式,通過光纜和RS485總線將現場采集層的智能I/O裝置連接在一起,通過通信服務器和網絡交換機上傳至中心監控層。
在配電饋出回路,系統主要負責監控建筑用電負荷的運行狀況。配電室內主要監控低壓進線、母聯、電容補償、饋線柜的整體電參數,不僅具有通常的電力參數測量功能,同時還具有數據記錄、波形記錄、分時電度高端功能,滿足智能建筑發展的需求。在各樓層配電箱內配置帶有分時電度計量功能的儀表,記錄各用電單位的用電情況,也能夠為管理者節省一筆不小的后期維修費用。
智能配電監控系統功能介紹
配電管理系統是一款功能強大、組態性強的配電管理軟件。將匯集數據采集和控制、數據處理和存儲、圖像顯示及高級分析等多功能集于一體,對配電網進行在線智能化監控與管理,使配電網絡運行于安全、可靠、優質、高效的最佳狀態,實現對配電網絡的遠程監測、控制、管理,實現了電網優化、用電安全、電能管理、節能降耗的需求。
同時對電能按照明插座用電、動力用電、空調用電、特殊用電進行分項計量,為企、事業單位電能節能審計提供依據。
隨著經濟的飛速發展,能源緊張、環境惡化已受到全球的密切關注,能源是發展國民經濟的重要基礎,為了響應國家號召,走可持續發展的道路,節能降耗是首要任務。其中,電能在所有能源中消耗量比較大,對電能的統一管理顯得尤為重要。只有對電能進行準確可靠的計量,才能從真正意義上節約電能。
