高壓開關柜無線測溫系統(高壓開關柜實現溫度無線遠程測監控一體化解決方案)
1. 無線測溫的必要性
電力溫度測量有著悠久的歷史,以前傳統的測溫方法有蠟法、紅外點溫度計法等。由于傳統方法不易管理等原因,溫度測量技術不斷完善,到目前為止,無線溫度測量系統能夠?qū)崿F(xiàn)實時在線監測,使故障檢測和維修及時準確。公司的高壓柜等重要電力設備都是老式設備,除變電站外,大部分設備沒有溫度檢測裝置和手段,只能依靠人工檢測,通過溫度測量設備來實現,人工巡檢存在著不及時、不準確、不完整等問題。根據以往的電力事故數據統計,電力設備局部供暖事故時有發生,給企業生產經營造成損失。
電力電子設備如高壓開關柜、高壓線纜連接頭、刀閘開關等重要技術設備,在長期發展運行中,容易就會出現表面進行氧化腐蝕,緊固螺栓松動,電連接網絡設備老化等問題。還有就是一些中國電力企業設備可以長期過載運行,導致社會問題觸點溫度逐漸開始上升,進而加速氧化,惡性循環。甚至可能發生熔融、燃燒、爆炸等各種信息安全生產事故,產生的損失無法挽回。電氣工程設備使用溫度在線監測管理系統是和遠智能新推出的電力設備監測管控的一套自己解決設計方案,能夠?qū)崿F(xiàn)實時有效的監測設備溫度、管控異常,防止輸配開關于未“燃”。
電氣工程設備進行溫度在線監測管理系統主要由無源無線測溫傳感器、電氣接點無線測溫裝置構成,可以在大范圍內能夠?qū)崿F(xiàn)企業設備使用溫度的無線網絡監測,實現對設備安全運行發展?fàn)顟B(tài)的遠程監控。電氣設備溫度在線監測信息系統需要通過對各類型高壓開關柜、高壓線纜運行狀態的實時監測和預警,從而得到有效提高防范惡性電力事故。
電氣設備溫度在線監測系統是對觸點溫度進行在線監測,當觸點溫度超過一定設定值或三相溫度不平衡時,發出就地和遠地報警信號,提示生產維護人員及時發現故障前兆。 高壓電氣設備和電力系統溫度在線監測系統對于保證高壓電氣設備和電力系統的安全穩定運行至關重要。
由于傳統的溫度測量方法要么需要人工干預,要么價格昂貴、周期長、管理不方便、存在局限性,因此配電網溫度監測系統性價比高、實時性強,能滿足更多人的需求,將成為高壓環境下溫度監測的重要手段。
2.無線測溫技術特點
(1)無線測溫系統可以構成:溫度傳感器、無線測溫收發器、測溫結果顯示終端、云平臺。電氣接點無線測溫方案由無線環境溫度傳感器、接收單元、顯示一個單元及軟件開發平臺主要組成。溫度傳感器具有直接影響安裝于發熱接點,通過使用無線射頻識別技術將測溫?cái)?shù)據發送至接收單元,最終我們可將這些數據上傳至集中研究顯示主機。
功能(2)溫度在線監測主要用于監測高低壓開關柜中母線搭接點、斷路器觸頭、電纜接頭等電氣連接點的溫度。 在運行過程中,防止因氧化、松動、灰塵等因素造成接觸點接觸電阻過大成為隱患,在線溫度監測可提高設備保障,及時、連續地反映設備運行狀態,避免事故發生,降低設備事故率。
(3)適用范圍: 無線測溫廣泛應用于電纜接頭溫度測量、接觸溫度測量、母線溫度測量、機柜環境溫度、變壓器溫度測量、表面溫度測量、橋式、長電纜溫度測量、電機表面、內繞組溫度測量等部件。
(4)特點:無線測溫系統設計用于實時監測高壓帶電設備的溫度。所謂實時監控,就是可以24小時監控溫度。不同類型的溫度傳感器可以安裝在任何開關設備、配電箱、電線接頭和其他高壓帶電設備上。測量數據準確,傳感器絕緣防水防腐。
(5)功能:溫度傳感器主要采用無線網絡傳輸?shù)姆绞椒椒▽?shí)現了遠距離就能夠有效監測高壓帶電體溫度環境監測,后臺管理監控技術系統可以對我們整個社會系統收集到的信息相關數據資源進行儲存、記錄、處理、分析、輸出結果顯示、查詢、總結的作用,能夠更加有利于負責人做出一個準確的判斷,因?yàn)樗牟僮黛`活和低功耗和密封性能具有良好等的作用,可以選擇適用于任何的室內外,所以測溫系統的靈活易用性也受到了眾多中小企業的青睞。
電力系統在長期運行過程中存在許多問題,如電線絕緣老化、高壓泄漏、接頭松動等,這些問題是造成設備發熱和溫升的原因,如果不及時監測異常, 溫度測量系統通過無線測溫傳輸模式接收溫度數據,并通過總線將數據傳送到PC機的后臺顯示器,可實現實時在線遠程監控。
3.無線測溫技術的應用
溫度傳感器的選擇。溫度傳感器分為式無線溫度傳感器和 CT 式無線溫度傳感器取電兩種。那里的 CT 感應電流,
4.無線測溫技術應用研究效果

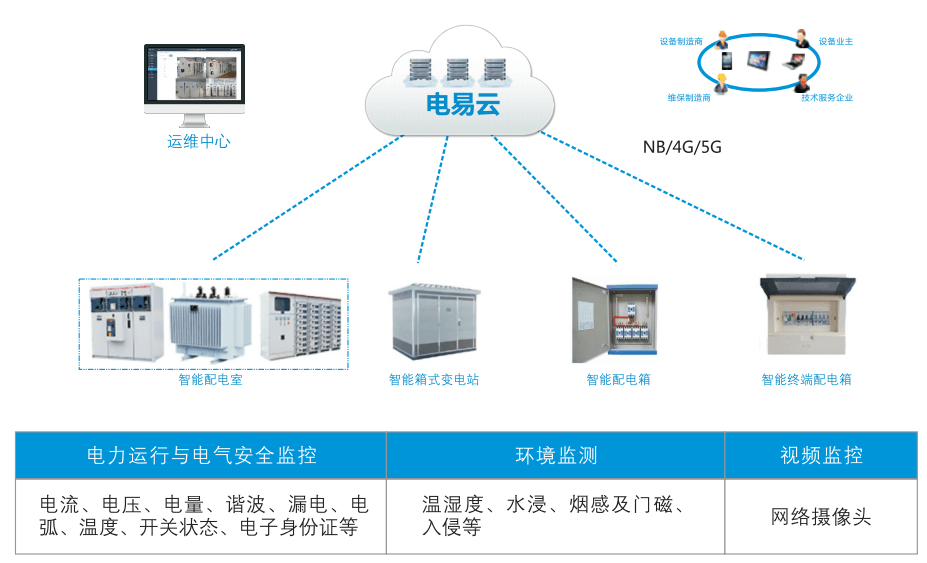

無線測溫首先是無線傳輸模塊的測溫傳感器裝置,用于各測溫點,可應用于各種開關柜和電氣設備。 有的不需要連接線直接將采集到的溫度數據無線傳輸?shù)街鳈C(jī)。 上位機軟件完成了數據的轉換、存儲、曲線和報表的生成,便于查看溫度數據的變化趨勢。

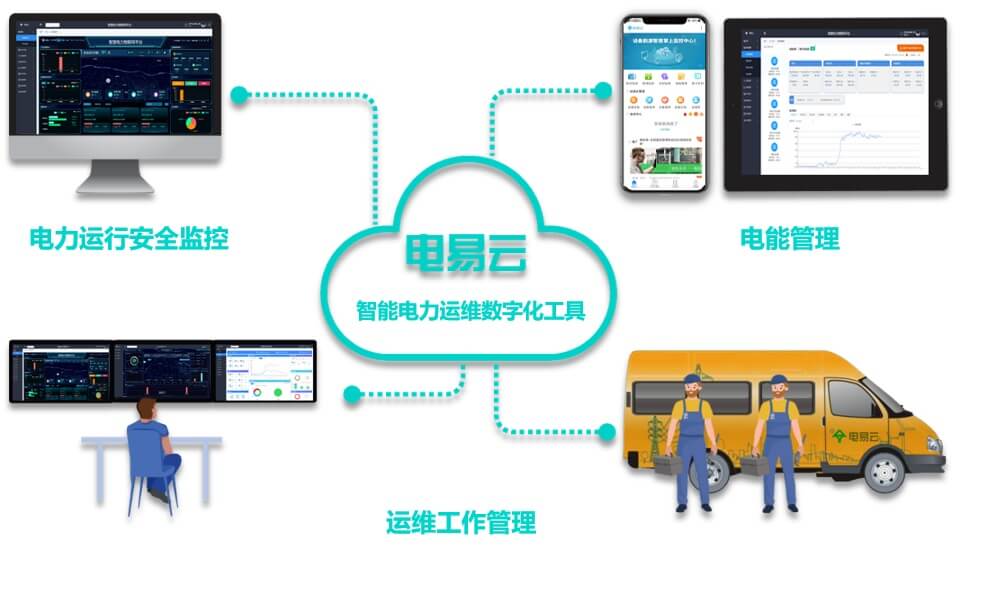

實際上,主機收集的數據可以傳輸?shù)胶笈_(tái),并通過云大數據實現遠程監控。它的使用非常方便,可以實現隨時隨地監控的目的。
在企業電力系統中使用無線測溫系統,可以大大減少人員巡視,從而避免無效巡視和漏檢。如果有超溫報警,會有蜂鳴器報警,通過溫度變化趨勢圖分析現場的實際情況,制定相應的預防和解決問題的措施,可以大大降低電氣事故的發生率。
5.系統優點:
該系統通過網絡在線監測高壓開關柜母排、斷路器上下觸頭、電纜接頭等部件溫度,能夠得到及時、持續、準確反映企業設備管理運行發展?fàn)顟B(tài),減少接點氧化、松動、蒙塵等造成的隱患,提升教學設備以及安全生產運行技術水平,降低物流設備運維壓力和事故率。
實現一次、二次完全隔離,實時監測測量點溫度;
具有高絕緣、耐高溫、阻燃、抗老化等特點;
無線聯網,省去了施工布線和調試環節,周期內無需維護;
適應復雜的溫濕度控制環境,可長期進行實時測量測點溫度;
高電壓、大電流環境下的精密溫度測量。
無線測溫系統通過無線測溫技術的應用有效地解決了舊設備人工檢測不及時,特別是設備運行過程中關鍵部件無法人工檢測的問題,實現了對關鍵部件溫度的實時監測,及時發現問題和隱患,避免了電力事故的發生。
