剩余電流互感器和溫度傳感器的區別
剩余電流傳感器和溫度傳感器的區別
剩余電流、電壓、溫度傳感器的區別
一、剩余電流互感器,保護動作整定電流可以從mA級到A級,有相當高的動作靈敏性。保護的基本工作原理相同,都是基于基爾霍夫電流定律,,但使用范圍、安裝等要求卻有所不同。

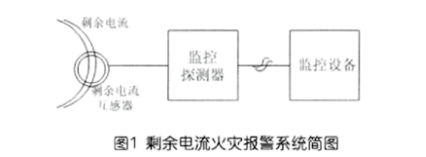

剩余電流互感器是剩余電流監控探測器的重要組成部分。
1、基本要求對剩余電流互感器最基本的要求是:
●mA級的高靈敏度(10~1500mA);
●輸出的寬線性(±5%);
●40A以上過載沖擊后的恢復能力(±1%);
●擬合電流偏離窗口中心位置時輸出的一致性(±5%);
●足夠的窗口尺寸(1.3倍線纜截面積)。
2、外置式剩余電流互感器
對于外置互感器式探測器,由于剩余電流互感器與探測器本體分離,安裝在配電柜內斷路器附近,很可能周圍還有其他大電流回路的線纜,對剩余電流互感器會產生很強的電磁干擾,因此還有特別的要求:
●盡可能低的漏磁;
●盡可能高的輸出電平;
●良好的屏蔽性能;
●良好的絕緣性能;
●抗干擾的信號傳輸能力;
●盡可能小的體積、安裝方便、牢靠。這些性能的高低,取決于剩余電流互感器的設計、用材和工藝。
3、“開合式”和“閉合式”剩余電流互感器
在結構上,目前有“開合式”和“閉合式”兩種。開合式剩余電流互感器由上下或左右兩部分組成,可以在線纜敷設完成后再安裝,對后期增補的漏電監控工程尤為方便,但精度和穩定性較低且價格較高。閉合式剩余電流互感器性能穩定,但安裝時必須穿線,適合在配電柜內預裝。
有些閉合式剩余電流互感器把三個C.T(電流互感器)組裝在一起,成為“組合式剩余電流-電流互感器”。廠家的意圖是為配電柜組裝提供一定程度的方便,但這種結構還帶來三個C.T與緊靠在一起的剩余電流鐵芯的漏磁疊加干擾互相影響,理論分析表明在很多情況下將產生偽讀數。另外還會帶來很多使用上的適應性問題。
4、信號輸出方式外置式剩余電流互感器的信號輸出方式有兩種:“直接輸出方式”和“變換輸出方式”。
二、溫度傳感器是測溫式電氣火災監控探測器的重要組成部分。溫度傳感器為一熱敏電阻NTC,它提供0~120℃的溫度監控基準,可以用來監測線纜或配電箱體的溫度,提供溫度保護。按測量方式可分為接觸式和非接觸式兩大類,按照傳感器材料及電子元件特性分為熱電阻和熱電偶兩類。
