消防施工作業指導書
報警聯動系統
1)煙感、溫感、手報、輸入模塊布1對信號總線(多股銅芯絕緣雙絞型雙色阻燃軟導線 RVS-2×1.5)到消防控制柜。
2)消火栓可以布2對線或3對線,2對線為信號總線和直啟線、3對線為信號總線和直啟線、啟泵回答線;所有的消火栓直啟線、啟泵回答線也都是并接。但是新國標中要求集中報警系統中消火栓按鈕不能直接起泵,請大家注意。
3)中繼模塊、輸入輸出模塊、廣播模塊、聲光、層顯等需要DC24V電源的布2對線,為信號總線和DC24V電源線。非編碼設備與中繼模塊連接,每個設備串接,在最末端并接3KΩ電阻;防爆設備應在模塊輸出先接安全柵,再由安全柵接防爆設備。
4)每一路多線(直接)控制(如消防泵、噴淋泵、風機等)需從控制室到被控設備處布1對RVS2*1.5mm2線,接6046模塊和6062切換模塊。
【說明】24V電源線說明:如1個回路布1對2.5mm2 (多股銅芯絕緣雙絞型雙色阻燃軟導線 RVS-2×2.5)電源線到主機;2條回路的電源主線也可走2.5mm2;5條回路的電源主線需走4mm2的;如為10回路布2條4mm2電源線,依次類推。支線距離短時也可走1.5mm2線。對于6810可燃?xì)怏w探測器20只就需單獨走1趟2.5mm2的電源線,超過20個就需將線加粗到4mm2或者再走1趟2.5mm2電源線;如層顯為獨立的一趟電源線,一趟2.5mm2的線最多可以帶15臺。
電話系統
電話系統有總線電話和多線電話兩種;當為總線電話時,從電話主機到電話分機或插孔布1對線;當為多線電話時,每個電話分區或每一個電話分機到電話主機布1對線;線采用RVS 2*1.5mm2。
廣播系統
廣播系統分為總線制和多線制兩種;總線制廣播為通過廣播模塊來切換,從功放到每個分區的廣播模塊布1對線(干線),然后從每個廣播模塊到各個分區喇叭布1對線(支線);如需背景音樂,需從控制柜到廣播模塊再布一對正常廣播線。多線制廣播通過功放自身帶的分區來切換,從每個分區到功放布1對線。線采用RVS 2*1.5mm2或?qū)S靡纛l線,廣播數量比較多時,廣播主線線徑要加粗或走多趟廣播主線。
氣體滅火系統
1)氣體滅火控制模塊到氣體控制器布2對雙絞線(信號線C+、C-,24V+,24V—電源線)。
2)從氣體控制器到氣體鋼瓶(或氣溶膠裝置)布1對線啟動線。
3)緊急啟停按鈕到氣體模塊布3對雙絞線(24V電源,緊急啟動+、緊急啟動-,緊急停止+、緊急停止-)。
4)放氣指示燈、聲光報警器、啟動反饋到氣體模塊各布1對線。
5)手動自動轉換開關到氣體模塊布3對線。6)選擇閥到氣體模塊布1對線(滅火裝置為有管網時才使用)。
7)從控制器主機到感煙、感溫探測器、手報等布1對信號總線。

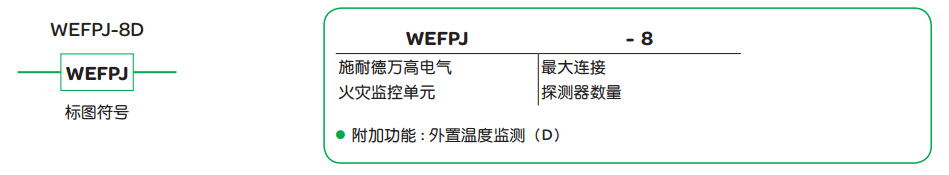

電氣火災系統:電氣火災探測器到控制器布1對線信號總線RVS 2*1.5mm,電流探測器的AC220V電源接附近的消防AC220V電源。
控制器聯網
控制器聯網,6000G(6000T)控制器為集中機,6000L、6001QT、6000M、6000G、6000T控制器為區域機,每臺區域機到集中機布一對帶護套的屏蔽雙絞線2*1.5mm2聯網線。
布線要求與注意事項!
1、信號總線、多線聯動輸出線必須采用阻燃多股雙絞線(ZR-RVS),不能使用單股線、平行線、KVV電纜,否則系統易受空間電磁干擾,線路之間易互相串?dāng)_,系統不能正常工作。網絡通訊線較遠或需穿地溝時應使用多股絕緣帶護套屏蔽雙絞線(RVVPS)。電源線或氣體滅火啟動線可以使用阻燃的單股線(ZR-BV)或雙絞線(ZR-RVS)。廣播線可以采用大于1.5mm2的平行線或雙絞線。
2、信號總線最遠傳輸距離2000米,多線聯動輸出線、網絡通訊線、電話總線最遠傳輸距離1000米。
3、線路的線徑:DC24V電源線≥2.5mm2,信號線≥1.5mm2,多線輸出線、電話線≥1.5mm2,廣播線≥1.5mm2。
4、所有導線必須穿管敷設,消防廣播線、消防電話線應分別單獨穿管,不得與回路線、DC24V電源線、通訊線、多線聯動控制線等穿在同一管內或線槽的同一槽孔內,否則會造成火災報警系統工作不穩定,也會造成消防廣播、消防電話雜音大,如必須在同一個線槽中時,可以將其盡量遠離。
5、信號總線、DC24V電源線、網絡通訊線應遠離強電設備,遠離強電線路,應絕對避免與強電線平行,實在無法避開時應采用十字交叉法。
6、為便于檢查線路,不同電壓級別、不同用途的導線應選擇不同的色別;同類型的線路應使用相同的色別,切不可混亂。
7、在多塵和潮濕的場所,為防止灰塵和水汽進入線管內引起導電,影響工程質量,線管的連接處與出線口均應作密封處理。
8、室外布線應進行防水、防潮保護,否則導線可能會因長期潮濕而絕緣下降,造成系統不穩定!應穿鋼管敷設,并將鋼管可靠接地,以提高系統抗雷擊、抗干擾性能;必要時應采用專用設備進行防、避雷保護。
9、在高壓、強磁場等惡劣環境下,應選用屏蔽線;在潮濕的環境,應選用護套型雙絞線。10、若使用屏蔽雙絞線,屏蔽層必須連續,除在控制器一端外,其它任何地點不允許接地。11、系統導線敷設完畢,在只安裝底座而沒有安裝其它設備的情況下,可使用500V兆歐表檢查各線路對地絕緣電阻,不應小于20兆歐,否則系統工作可能不穩定!
12、控制器主電源應為雙路供電的消防專用電源AC220V,嚴禁使用電源插頭;消防控制室應設有接地體,并保證接地體與零線之間電阻小于10Ω;消防控制柜的接地線應選用≥4mm2的銅芯電纜。
系統部件安裝
常規做法:有編碼器時,在安裝部件時,先對部件進行地址編號,然后填寫在部件登記表中如表一。(同時把部件ID號的后四位記錄在表一的對應位置,這樣做的好處是:通過主機可以調整部件編號,不必再到現場去編號)
推薦做法:先統計每一回路的部件數量,填寫好部件登記表,再一邊對部件編碼一邊進行部件安裝。部件編號時按照類型,地址號盡量連續。排號時要留有一定的空號以便增加個別設備。
溫馨提示:編碼器的工地,就按照部件登記表的內容,邊填寫邊安裝(地址欄可以預留,最后分配好,通過主機編地址)。部件登記表見附表一。
資料登記
該項工作非常重要,資料登記有序、清晰將極大提高控制器編程和調試效率,同時方便后期的維保。
總線聯動盤信息登記
做法:要求把通過總線聯動控制模塊(EI6041、EI6042、EI6043、EI6047)等實現聯動控制的設備記錄清楚,一般要求以下設備上總線控制盤:消防泵、噴淋泵、風機、電梯迫降、電源強切、消防廣播、應急照明、卷簾半降、卷簾全降等。風口、聲光等一般不上總線控制盤,但在總線聯動控制比較少時,也可上。
填寫說明:1.第X板X號鍵為總線盤由上往下數第X塊板的X號鍵2.回路及地址為對應鍵對應的模塊回路號、地址號3.對應聯動設備描述為對應鍵對應回路號地址號對應的聯動設備描述,要求寫清為X層X區的XX設備(字?jǐn)?shù)控制在8個字內)
4.如果有多塊總線聯動盤,也如上填寫,寫明第幾塊,需通過聯動鍵盤聯動控制的全部寫全,見表二。
多線聯動盤信息登記
做法:要求把通過多線聯動控制模塊(EI6046和EI6062)等實現聯動控制的設備記錄清楚,一般要求以下設備上多線控制盤:消防泵、噴淋泵、風機等。見表三
填寫說明:1.第幾板幾號鍵為多線盤由上往下數第幾塊板的幾號鍵2.對應聯動設備描述為對應鍵對應的聯動設備描述,要求寫清為啥位置的啥設備(字?jǐn)?shù)控制在10個字內)3.如果有多塊總線聯動盤,也如上填寫,寫明第幾塊,如需通過多線聯動控制的全部寫全。
聯動關系信息登記
聯動關系簡要說明表,如有特殊要求寫明,請?jiān)趥渥?nèi)把要求內容填全。要把所有聯動控制設備一一羅列出來。見表四
