智能變電站系統(變電站智能輔助監控系統)
一、解決方案

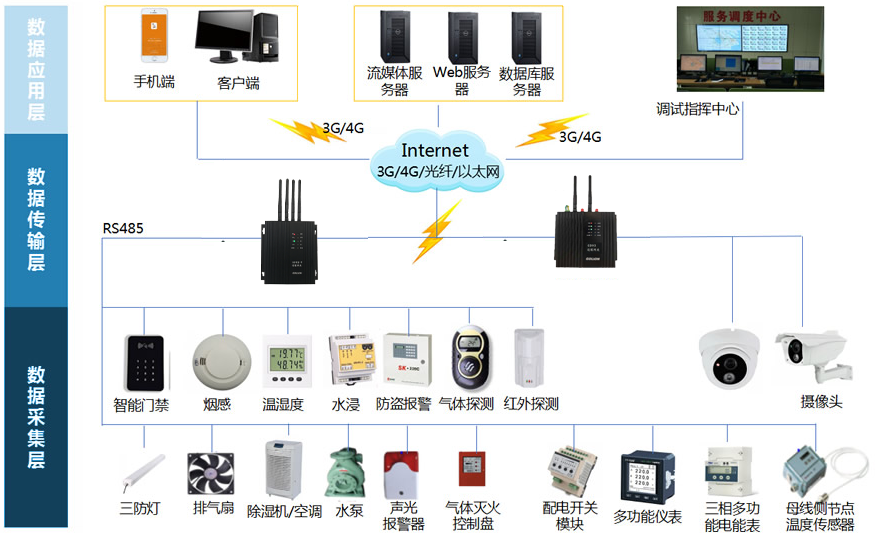

電力綜合監控解決方案整合了變電站端視頻監控、環境監測、安全防范、火災報警、門禁等系統,采用當前行業先進的高清技術、智能分析技術,通過高度集成化的統一平臺,給傳統的變電站輔助監控領域帶來了全新的運作模式。專業的電力平臺軟件既可通過網絡對地區所轄內的變電站進行統一管理,滿足集中管理模式的需求,還可以實現多域管理,滿足網、省市多級綜合監控的需求,實現多個業務系統互聯,適應電力部門變電站無人值守的改造趨勢,為智能電網管理提供了可靠的技術保障。
二、系統功能
1、 實時監控
采用高品質攝像機,具有防塵、防水等功能特性。實時獲得監控區域內清晰的監控圖像,各種型號系統的攝像機可以滿足不同區域監控點的監控需求,實現 24 小時不間斷監控。并且可以對帶云臺設備進行云臺操作,對視角、方位、焦距的調整,實現全方位、多視角、無盲區、全天候式監控。
2、 錄像及檢索
前端的視音頻信號接入視頻處理單元存儲數據,達到前端存儲的需要,以供事后調查取證;支持基于智能偵測事件的快速檢索;支持基于區域入侵、越界偵測的錄像后檢索,可在回放中自定義智能規則快速檢索,錄像搜索隨心所欲。
3、 語音功能
通過廣播功能,工作人員能夠?qū)ΜF(xiàn)場工作進行指導,對違章操作進行警告;通過語音對講,上級管理部門能夠和變電站現場人員進行溝通。
4、紅外熱成像
通過變電站制高點部署的紅外熱像儀,對重要設備進行輪巡,實時監測設備溫度,一旦發現溫度異常,及時產生報警。
5、 智能分析
采用圖像智能分析系統對變電站內的設備狀態進行分析,對儀表讀數、刀閘狀態、刀閘(開關)分合指示牌狀態、控制柜指示狀態進行識別,儀表讀數超限
能夠及時預警,同時識別后的結果可通過 DL/T860 規約上傳至信息一體化平臺。
6、 行為分析
通過攝像機對于重要區域采用智能分析技術,通過行為分析和智能跟蹤的方式,實現安全防范監控;本系統中主要對穿越警戒面、區域入侵、進入?yún)^(qū)域、離開區域等多種行為進行識別和觸發報警。
7、 車牌及車輛識別
通過電站出入口部署的攝像機,對進入車輛進行抓拍,識別車牌信息及車型、車身顏色。
8、 環境監測
通過傳感器實時采集相關環境數據,例如溫濕度、風速、水浸、SF6 濃度等相關信息,在站端平臺實現信息匯聚并轉發至運維中心,生成曲線和報表,方便實時監控、歷史查詢、統計分析,數據出現異常時可以聯動報警。
9、 處置預案
通過視頻監控系統和其他輔助系統的關聯,能夠提供豐富的視頻預案:客戶端聯動、報警錄像等。有助于相關部門第一時間發現事故點,迅速做出反應,把事故損失控制到最小范圍。
除了視頻預案,系統還支持其他處置預案,比如:當溫濕度越限時,能夠自動開啟空調;當電纜溝積水越限時,能夠自動開啟排水;當開關室 SF6 濃度越限時,能夠自動開啟排風。
10、 巡視預案
系統支持可視化巡檢預案,可按運行規定對設備進行日常、定期和特殊巡視,
根據人工巡檢的路線,把沿途多個監控點的多個預置位添加進預案,一旦發現問
題可截圖并標注問題,及時通知相關部門。相較于人工巡檢、手工紙質記錄的傳
統巡檢方式,該預案可大大提高巡檢質量及到位率。
11、 業務聯動
通過電力行業標準協議與生產系統對接后,當遙控操作或發生故障時,視頻監控系統將收到生產系統發送的遙控、遙信信號,聯動相關監控點的預置點,實現可視化運行管理。
12、 遠程維護
通過平臺軟件能夠?qū)η岸嗽O(shè)備進行校時、重新啟動、修改參數、軟件升級、遠程維護等功能。設備提供遠程訪問功能,運維人員不必到達設備現場,就可修改設備的各項參數,提高的設備維護效率。
