智能配電房綜合監控系統(智能配電房綜合監控平臺,基于電力物聯網的智能配電房)
一、系統概述
長期以來,配電房管理工作一直是供電系統運行管理的可靠性的薄弱環節之一,一些配電房開關跳閘和配電房環境過熱影響設備運行、配電房水浸導致設備損壞、配電房設備被盜等,既容易燒毀設備,也容易影響用戶正常的用電情況,而這些故障卻常常被人們忽視。

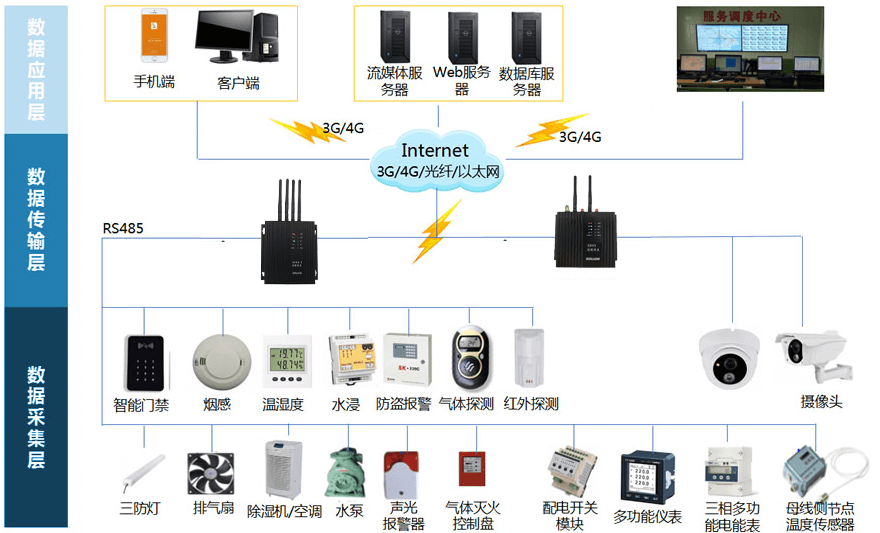

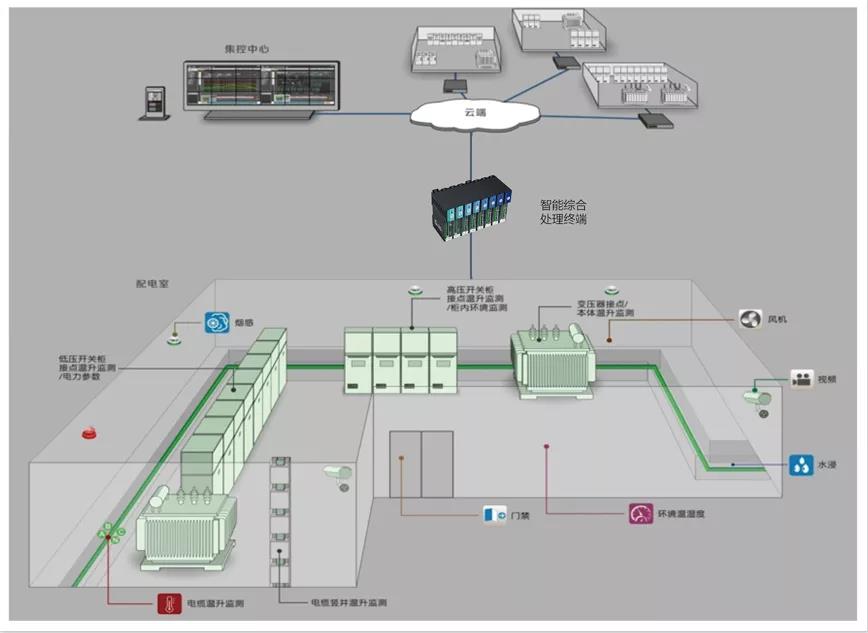

小區變/配電房/開閉所綜合監控系統是集遙信、遙測、遙控等功能為一體的物聯網綜合監控管理系統,系統通過在配電站房內配置AI變配電輔助監控裝置,結合配電監控云平臺,完成機器人智能巡檢、紅外熱成像分析、AI儀表識別、變壓器超溫監測、開關柜局放監測、開關柜觸頭測溫、蓄電池監測、低壓饋線監測、視頻監控、環境監測、設備控制、安防消防監測等的數據采集。實現對配網配電站所運行狀態、運行環境及安防環境的一體化監控,實現配電站所運檢的整體智能化與管理云端化,達到“無人值班,少人值守”目的。
二、產品用途
廣泛應用于10kV及以下電壓等級的變電站、配電房、開閉所、箱式變、環網柜、分支箱的安全監控、環境監控、設備狀態監測及安全預警,滿足建筑、電力、石化、電信、市政、醫院、學校、冶金、輕工、水處理、工業企業等行業領域,符合當今國際自動化領域的發展趨勢和潮流。
三、系統功能
3.1 智能環境監測
環境數據采集設備安裝在配電站所內,通過采集和傳輸技術,可以實時監測開閉所內的工作環境(如:溫度、濕度、漏水、水位、有害氣體(SF6,H2S,O3)等);當檢測到環境量出現異常時,可及時顯示、報警,并可通過通信網絡將數據上傳至系統平臺。 站端設備包含各種傳感器(溫度、濕度、漏水、水位、有害氣體等)。系統平臺可以直觀的顯示出被監測量的大小或狀態,以及被監測量的實時值或各種故障發生的情況。
3.2 電纜無線測溫監測
通過在電纜及電纜接頭上安裝連續測量溫度的探頭,每臺設備可安裝8~16個探頭,對電纜、電纜頭的運行狀態實時進行監測,并把測量結果通過無線網絡上傳到監控中心數據庫服務器,通過軟件分析能夠提前確定電纜的早期過熱現象,實現電纜故障的早期預測,防患于未然。
3.3 智能環網柜DTU在線監測
通過環網柜遠動DTU監測子系統的接入與集成,可實現開關分、合。遠、近程控制,閉鎖、解鎖控制。并完成對開關設備的位置信號、電壓、電流、有功功率、無功功率、功率因數、電能量等數據的采集與計算,實現對饋線開關的故障識別、隔離和對非故障區間的恢復供電。同具備各種通信功能,能夠?qū)崟r的將采集的數據上傳主站,從而實現環網柜、開閉所、箱式變電站遠方測控的自動化功能。實現環網柜、開閉所、箱變的智能化管控。
3.4 高壓開關柜監測
通過監控主機數據采集,支持實時顯示高壓開關柜帶電數據指標,掌握開關柜的運行情況,主站軟件平臺中,支持實時顯示開關柜,配電柜等一次設備的電壓,電流等負載遙測數據,并可支持設置上下限的預警值,實現聲光 、語音、短信、視頻畫面等多種聯動提醒方式。
3.5 繼保開關(刀閘)監測
刀閘(保護開關)斷開與閉合狀態作為輸變電生成運行過程中重要監護參數,需要實時監控其當前的狀態,以便掌控相關設備的運作是否正常。
1)、接入刀閘(保護開關)的斷開與閉合的狀態信號,有助于實時了解站內所有相關刀閘開關的當前狀態;
2)、結合系統中集成站內各個角落視頻畫面,可更加直觀的觀察到實際室內外刀閘(保護開關)的斷開與閉合動作發生時當前設備的實際狀態是否與操作一致,減少存在的潛在安全隱患;
3)、系統中集成的一系列聯動響應功能,還能在夜間視線不清晰的情況下,在接受到刀閘開關動作信號時,主動打開相應位置的照明燈光,自動彈出視頻,響應實時畫面監控。
3.6 設備控制
系統平臺可以實現對任意指定的監控場所,在任意時間計劃內,對任何發生的事件/組合事件(傳感設備探測、視頻監控圖像分析等事件),制定出詳細的站端設備、語音、燈光、攝像頭等任意設備的關聯動作計劃,進行智能設備聯動。
1)、空調控制:可在監控中心遠程控制控制空調開機、關機、升溫、降溫等,并能夠直接調整空調的溫度值;可通過設置溫濕度上下限以及室內室外溫度差,自動聯動控制空調的關閉、開啟以及風機的關閉和開啟功能。
2)、風機控制:可直接遠程控制風機的開啟和關閉,也可以設置風機的定時開啟和關閉,可設置風機開閉的自動時間段。
3)、燈光控制:根據設定的條件,對探測器、攝像頭等站端設備產生的報警信號,自動打開燈光。
4)、排水控制:通過監測關鍵地點的水位和傳感控制,實現排水系統或水泵的自動或遠程控制。
5)、視頻聯動:可以和環境監控進行聯動,當出現設備報警、溫濕度、漏水等報警,系統即可聯動攝像機進行監控,并可以遠程操作空調、風機以及照明等設備;可以根據抓拍類型、記錄類型、聯動類型、觸警條件、抓拍區域以及時間等各種條件,對抓拍錄像進行查詢。抓拍錄像實時上傳在中心服務器上,可避免前端被破壞而造成的錄像丟失。
3.7 視頻監控
視頻監控子系統分為兩種方案,第一種在沒有以太網的開閉所,可以采用串口攝像頭,平常不錄像,當出現報警等情況時進行聯動抓拍,抓拍的圖片可以傳送至中心平臺上。第二種方案是有以太網的配電網,完全可以采用數字監控系統,實現專業監控功能。
3.8 火災報警及消防監測
煙霧、明火、主變消防等火災狀態的實時監控。報警聯動功能:本地聲光報警,監控中心計算機報警,以及手機短信告警功能。并且可設置聯動視頻、門禁、燈光等子系統。
3.9 門禁控制
在配電所站所的出入口安裝自動識別系統,通過對人(或物)的進出實施放行、拒絕、記錄等操作的智能化管理系統。
3.10 電子地圖監控
以實際監控場景為背景,實現區域內的監控集成。
