箱式變電站智能監測系統(10kv智能變電站在線監控系統)
變電站智能監測系統即通過加裝智能傳感終端實現變電站的智能化、數字化,可提升站內主設備的運行狀態監測與故障診斷能力,能夠大大提高變電站的安全性和可靠性,為站內主設備的安全運行提供保障,提升變電站系統效率,減少非計劃停電時間,對提高電網運行效率具有重要意義。

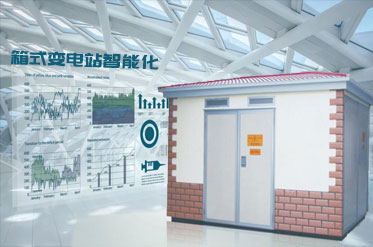

10kV箱式變電站是配電系統中的重要設備,承擔用戶側降壓和電力分配工作。箱式變電站的運行可靠性直接關系到終端用戶的用電是否能得到安全保障。
隨著電網建設的高速發展,變電站數量快速增加,現行變電設備監控管理模式下,設備監控集約化與精益化相矛盾、運維人員缺少有效監測手段、設備運維能力弱化等問題日益凸顯。亟需通過變電智能巡視技術的應用,對變電站內設備狀態、異常環境、作業行為進行自動診斷和智能預警,提高變電設備的狀態感知和管控能力,實現變電站智能巡檢。力安科技結合自身優勢,基于AI全場景電易云智能平臺,推出變電站智能監測系統。
當前變電站中高壓開關、變壓器、中壓開關柜等主設備均由不同廠家提供,各廠家主要針對各自的產品開發在線監測及診斷系統。這造成各系統獨立運行,從一次線纜布線的復雜程度、各設備通信協議的不統一,到后臺布置多個監控屏的經濟性方面分析,都不是最優方案,造成了人力、物力、財力的大量浪費。所以需要開發一個可以同時監測變電站各主設備、包括環境在內的系統性的監測及診斷軟件,整合主設備上安裝傳感器的電力線纜、監測控制柜、后臺監測屏,可大大簡化變電站整站的安裝人員和工序,縮短工程施工周期,減少設備投入,從環保性和經濟性方面考慮都具有長遠的社會價值。
箱變運行狀態包括以下內容:1)高低壓進出線回路基本電氣參數,如電流、電壓、功率、電量等;2)電能質量參數,如諧波、三相平衡度、電壓暫升、電壓暫降、異常波動等;3)高低壓電纜溫度;4)低壓出線回路剩余電流;5)6)高壓柜局部放電參數;7)箱變環境參數,如開關門狀態、環境溫濕度、煙感、滲水狀況等。
實際運行中,運檢部門迫切需要實時監測箱式變電站運行工況,及時發現設備異常狀態,快速搶修,消除安全缺陷,防患于未然。

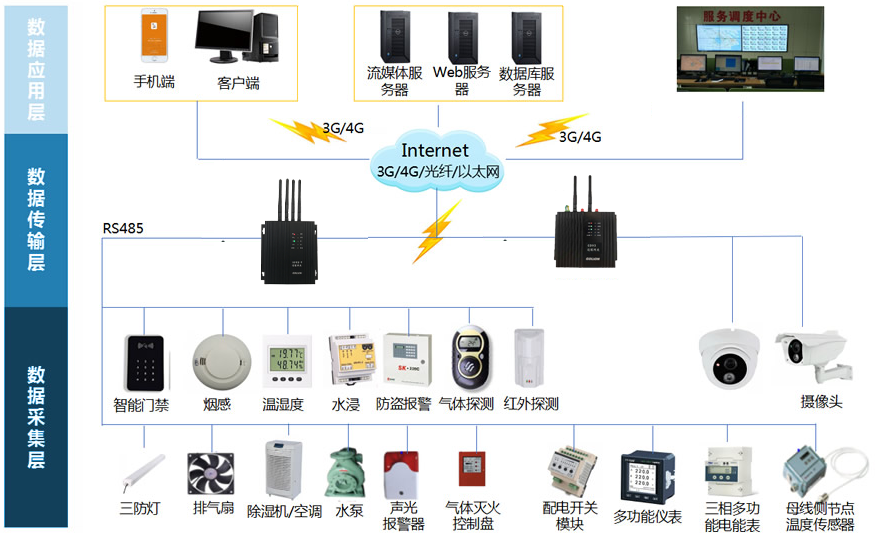

力安科技通過研究變電站高壓開關、變壓器、中壓開關、電容器組、避雷器等各主設備監測系統及變電站環境監測系統的信號傳輸方式、通信方式、抗干擾方法等內容,明確了各監測系統適用的裝置設備和模擬量、開關量、電氣參數、溫度等具體監測數據的采集方法,形成了一體化解決方案。
對智慧變電站主設備進行在線監測,當某些監測值超過設置的標準閾值后,監測系統會觸發報警裝置,變電站運維工作人員可參照智慧變電站狀態檢修評價標準對不同報警內容進行分類檢修,保證變電站的正常運行。
