變電所運維平臺(實時在線監控!助力變電站實現智慧電力運維)
變電所運維平臺通過在線運行數據等模型,在多源數據智慧融合、數字孿生智慧巡檢、狀態感知智慧分析、多維協同智慧運維等“四個智慧”方面創新,實現了變電站設備狀態智慧全景感知與智能運維。同時系統成功實現了配電管理向集中化、智能化的升級轉變,實現了“無人值班、少人值守”的運維模式,大大減少人工數量,降低了運營成本。
一、針對以現狀及問題建議方案如下

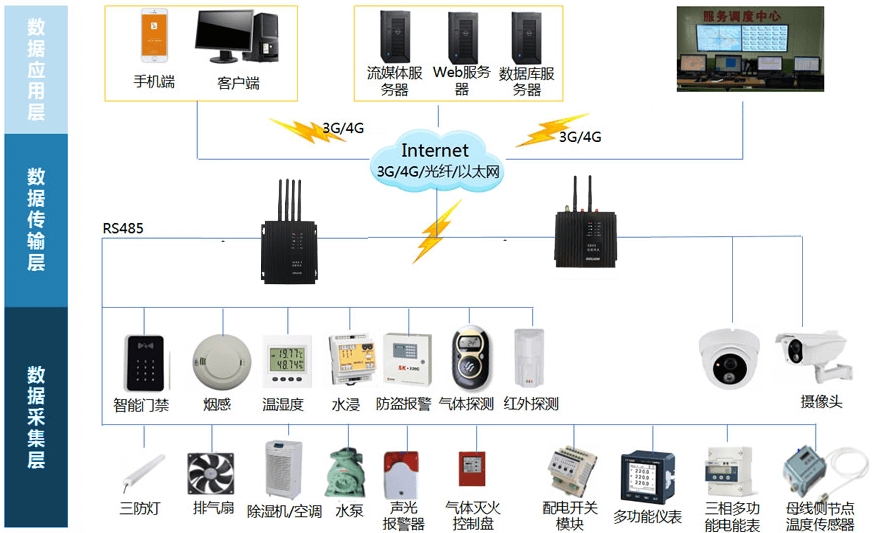

本項目建議方案為3部分:1、設備層;2、網絡層;3、平臺層;具體說明如下:
1、設備層
變電所進/出線柜內加裝電力儀表(帶通訊),儀表實時采集饋線回路電力參數(電壓、電流、功率、斷路器分合信號等)。
在線纜溝內加裝水浸傳感器;在門上加裝開關監測模塊(實時監測門的開關狀態);在配電柜上方加裝煙霧傳感器(如煙霧產生后模塊會聲音報警);在重要配電柜附近加裝視頻監控,從而實時監測配電柜狀態(是否有人在操作、是否冒火花等)
2、網絡層
網絡層也為采集部分,在每個變電所內安裝采集箱(包含無線采集器、開關電源、交換機等),采集器采集所內電力儀表、煙霧報警器、溫濕度變送器、水浸傳感器等,通過4G網絡把相關數據及視頻內容上傳至電力運維平臺。
3、平臺層
前面所有的設備加裝以及采集器的安裝都是為了平臺統一采集變電所內數據,電力運維平臺將變電站電表運行狀態及數據、變電站溫濕度狀況、門開關狀態、高壓綜保狀態位置報警、視頻監控、煙霧報警等數據統一匯總至云平臺,進行統一監管。當所內有異常狀態發生時,及時接收到云平臺報警信息,通過現場安裝的攝像頭觀看現場運行情況,及時安排相關人員去現場查看問題并分析原因。
二、實現效果
1.電力監控
電力監控包含變電所配電圖展示被選中的變電所的配電信息,配電圖顯示各回路的運行狀態及信息,顯示變壓器溫度、電流、功率因數、負荷率等曲線,電力數據顯示變電所各回路的電力數據和曲線,包括電流、相電壓、線電壓、頻率、功率因數、有功功率、無功功率、視在功率等參數,并可導出圖表。
2.用電分析
用電分析包括用能報表、同比分析、環比分析、電能集抄、計量及線路損耗。用能報表顯示各回路的用能數據,包括日報、月報、年報,日報顯示分時用能,月報顯示分日用能,年報顯示分月用能,報表可以導出。同比分析顯示各回路以月為單位的同比用能情況,有柱狀圖和表格兩種表現形式。計量及損耗分析顯示各變電所的用能損耗,包括進線和出線每月的用能,并計算差值和損耗。
3.安全用電
平臺能記錄斷路器合分、門開門關、電流電壓越限告警、短信日志、平臺運行日志。平臺統計查看報警狀態,提醒運維人員及時處理隱患。
4.運行環境
平臺具有環境監測顯示當前環境狀況,包括溫度、濕度、水浸、煙霧,視頻監控展示了變電所內的實時視頻畫面。
5.設備管理
平臺可配置每個變電所內變壓器、進線柜、出線柜、計量柜、高壓電纜等設備信息,記錄設備的廠家、型號、投運日期等,并可靈活定義設備的巡檢項、缺陷類別等信息。
6.用戶報告
系統自動匯總變電所一個月的運行數據,對變壓器負荷、配電回路用電量、功率因數、報警事件等進行統計分析,并列出在該周期內巡檢時發現的各類缺陷及處理情況。
7.運維管理
運維管理顯示維護、檢查和巡視計劃的制定、審批和分配,以及巡視組的創建,包括巡視檢修和系統設置。
8.解決問題
通過手機APP下發運維任務到指定人員手機上,并通過GPS跟蹤運維執行過程,提高運維效率,即時發現運行缺陷并做消缺處理。
通過線纜溫度檢測、煙霧檢測、斷路器合分閘狀態檢測、溫濕度檢測、水浸檢測、門狀態檢測、視頻監控等。減少變電所安全隱患,及時發現和處理問題。
人工運維成本低,變電所電工維護人員能從以前的5-6人減少為1-2人,且工作效率高,工作人員能統計分析整個電力系統運行狀況。
平臺提供詳盡的能耗統計、對比分析數據報表、圖表,及時掌握政府機關變電所電力系統情況,管理者提供直觀的了解供配電信息。
人身安全得到保障,平臺能實時采集電流電壓越限告警、非電量告警(煙霧、水浸、溫濕度、視頻監控等),并及時提醒運維人員及時處理隱患,人員能針對性提前做好預防工作,而不是盲目去現場查看(安全隱患高)。
平臺可一鍵打印用戶分析報告(運行狀況、報警匯總、巡檢信息)。
變電所電力運維平臺能幫助相關單位建立和完善一體化的計量、監測、分析和管理系統,及時、準確、快速、獲取變電所相關數據,監控電力系統的運行態勢、及時發現故障隱患、保證供電安全、穩定。
