智能配電運維(南通市八一中學變配電站智能運維托管服務項目需求方案)
項目背景:

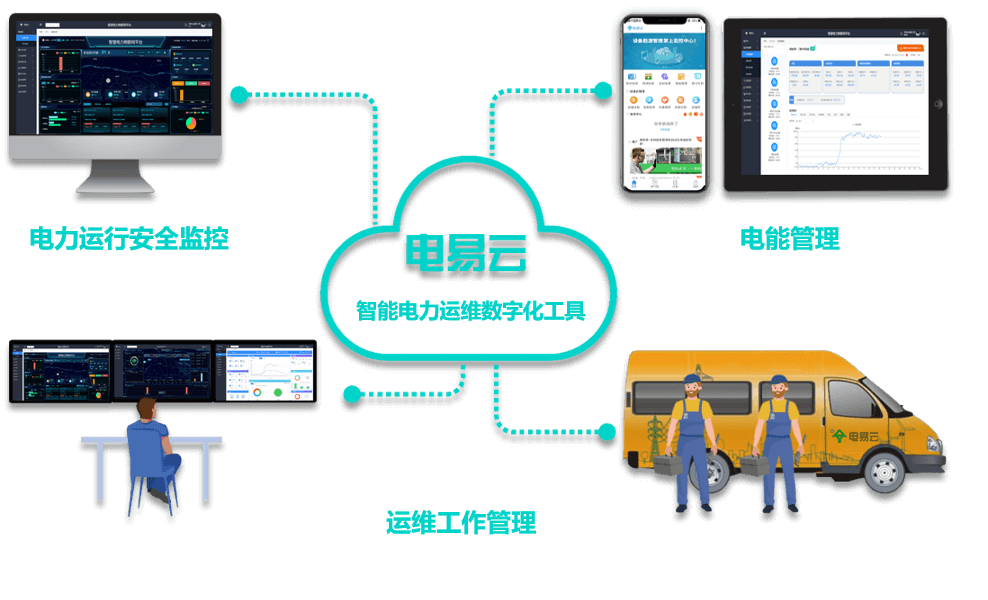

智能配電運維是傳統電力運維結合互聯網及物聯網技術而產生的新型電力管理模式,通過配電房內的各類傳感器、采集與通信設備,將各種數據傳送到運維服務平臺上,通過平臺系統對用戶配電房進行遠程、集中、實時監控,實現配電房“無人值守、少人值班”,是對人力資源不足的有效補充,間接提高配電網運行安全。
借助智能運維服務平臺、移動APP、及專業化的運維團隊構建新的運維服務支撐體系。在運行、檢修、搶修、試驗等工作時,實現運維工作的信息化和智能化,加強現場工作的標準化和信息化管理,實現線上線下的全業務過程的管控,并通過大數據平臺、資產管理和專家診斷系統等輔助支撐系統,為配電室的安全運行、故障診斷、狀態預警,提供智能分析與精確指導,有效提升變電站運行的安全、效率和經濟性。
為了保障管轄區內學校的安全、經濟、高效用電,尋求“互聯網+”模式對變配電間實施智能運維管理,故建立此項目。
4、采購內容
學校變配電間的智能化改造、線上監控+線下運維 智能運維管理、電氣設備年檢維保服務。運維期三年。
中標人(供應商)進場后根據托管服務范圍內的學校各變配電間智能運行、維護特點開展以下工作:
A、變配電間內安裝、調試智能化采集終端、傳感器、服務器管理機等設備,將相關配電參數通過圖形建模、數據調試、平臺模塊功能實現等建設,接入云平臺系統;10KV高壓室至400V配電間低壓饋線開關范圍,根據采購方服務內容要求所需投入的智能化設備、智能運維云平臺模塊功能建設的費用中標方自行承擔,3年運維期滿后所有設備歸采購人所有。
B、提供智能配電監控及運維管理系統軟件服務(WEB版+手機APP軟件);
C、變配電智能運維服務(線上監控+線下運維);
D、變配電間內高壓電氣設備年檢維保服務。
配電監控是學校單個電站的主要工作界面,系統提供可交互、動態的SVG監控畫面,直觀呈現配電房的高低壓系統主接線圖,顯示各電氣設備的實時視頻監控、數據監控、運行分析、遠程抄表、故障告警、安全月報推送、設備臺賬等功能。結合大數據分析,幫助學校管理者清晰掌握配電房安全、經濟運行情況
5、服務范圍
服務范圍包括:
南通市八一中學范圍內10KV開閉所至400V配電間(配電間配置2臺干式變壓器630KVA、800KVA)低總進線開關及所有400V饋線柜的高壓網絡進行智能化改造、運行及維護,設備的日常巡檢、養護、操作、緊急故障處理送電,負責高壓配電間電氣系統切換演練、10KV高壓電氣設備預防性試驗;
設置智能數據網關設備和云節點管理機,對采集的能耗數據進行存儲和處理,同時通過互聯網通信接口接入到云平臺數據中心。
云平臺提供WEB、APP客戶端。在監控中心設置當?shù)乇O(jiān)控工作站,通過瀏覽器訪問云數據中心獲得所有能源監測信息。用戶也可通過智能手機APP訪問平臺信息。
二、服務內容要求
中標人(供應商)進場后一周內根據采購方的運行維護服務要求制定高壓電力設施智能化改造安裝、運行、智能維護、智能管理方案報采購方審核。每月通過定期巡查、智能運維平臺等手段對變配電站用電統計報表、高壓配電設備運行狀態進行總結匯報,及時的評估整體用電狀況。
變配電站智能運維 服務內容 | |||||||
序號 | 分類1 | 分類2 | 內容描述 | 選項 | 備注 | ||
1 | 信息服務 | WEB系統和手機APP | 運行狀態監測、用電曲線和報表查詢、告警推送 | √ | |||
2 | 值班服務 | 7×24小時監控(線上監控) | 告警通知 | 全站停電時,系統和短信推送用戶 | √ | ||
配變停電時,系統和短信推送用戶 | √ | ||||||
10kV進、出線失電時,系統和短信推送用戶 | √ | 5回路 | |||||
400V總進線失電時,系統和短信推送用戶 | √ | 3回路 | |||||
400V饋線回路失電時,系統推送用戶 | √ | 62回路 | |||||
預警通知 | 配電房溫濕度越限時,系統推送用戶 | √ | |||||
配變400V總進線電壓、電流越限時,系統推送用戶 | √ | ||||||
10kV進、出線電壓、電流越限時,系統推送用戶 | √ | ||||||
變壓器三相溫度越限時,系統推送用戶 | √ | ||||||
電纜溫度超溫時,系統推送用戶 | √ | 8組 | |||||
400V饋線回路漏電時,系統推送用戶 | √ | 8回路 | |||||
視頻監控 | WEB、APP實時視頻瀏覽(需甲方提供有線、無線網絡) | √ | 2個 | ||||
3 | 運行服務 | 運行診斷 | 在線分析 | 400V進線開關跳閘原因分析 | √ | ||
10kV進、出線跳閘原因分析 | √ | ||||||
運行報表 | 運行月報 | 每月提供運行維護報告1份 | √ | ||||
用量報表 | 每月提供電站總與配變(出線)的用量分析報表1份 | √ | |||||
每月提供每臺配變低壓進線與出線的用量分析報表1份 | √ | ||||||
能效報表 | 每月提供全站能效分析報表1份 | √ | |||||
資料管理 | 圖紙管理 | 系統上查看一次主接線圖 | √ | ||||
臺賬管理 | 系統上查看變壓器、進線開關等主設備的電子臺賬 | √ | |||||
運維二維碼 | 現場高壓設備上貼上智能運維二維碼 | √ | |||||
4 | 現場服務 | 故障搶修 | 現場操作 | 在承諾時間內到達事故現場、排查原因,事故處理操作 | √ | ||
設備維修 | 協調設備廠家現場維修、試驗 | √ | |||||
巡檢服務 | 現場巡檢 | 專業人員現場定期巡查,“安全第一、預防為主、綜合治理”方針,發現缺陷、隱患及時上報消缺,確保設備良好運行狀態,降低安全風險,不少于2次/月 | √ | ||||
巡檢報告 | 巡檢、缺陷登記、消缺報告推送,1份/月 | √ | |||||
維保服務 | 現場清潔 | 地面清掃、電氣主設備柜內二次元器件清掃吹灰,1次/3個月 | √ | ||||
計劃性停電 | 現場操作 | 按計劃到達現場進行操作 | √ | ||||
對接電力公司調度協調停電計劃,并現場操作 | √ | ||||||
規章制度 | 現場張貼 | 建立一套完善的運行維護管理制度,檢修、倒閘操作時按照供電部門要求規范填寫工作票、操作票,張貼懸掛警示牌、標識牌 | √ | ||||
工器具檢驗 | 現場檢驗 | 每個檢驗周期內1次(6個月) | √ | ||||
預防性試驗、維保 | 現場試驗 | 每個試驗周期內1次(1年),出具資質預試報告,遞交供電部門備案 | √ | ||||
現場操作 | 協調停電計劃,現場倒閘操作 | √ | |||||
5 | 平臺管理 | 提供自行管理權限及分配賬號功能 | 企業用電管理云平臺 | 方便客戶內部管理 | √ | 賬號數 ≤2個 | |
系統提供設備臺帳管理功能 | 企業用電管理云平臺 | 實現設備全生命周期管理 | √ | ||||
客戶內部巡檢簽到 | 企業用電管理云平臺 | 供給現場值班人員巡檢,缺陷登記 | √ | ||||
采集設備配置:全站70條高,低壓回路饋線開關位置及全電量采集,變壓器溫度、8組電纜溫度、漏電電流、高低壓配電間視頻監控采集。 |
1)采購方服務內容要求所需基礎投入的智能化設備、智能運維云平臺模塊功能建設如下;
智能化改造及智能運維管理平臺建設服務需求清單 | ||||
項目名稱 | 南通市八一中學變配電站智能運維托管服務 | |||
序號 | 產品類型 | 名稱 規格型號 | 數量 | 單位 |
一、硬件配置需求 | ||||
1 | 主機服務器 | 管理機 | 1 | 臺 |
2 | 網絡設備 | 串口服務器 | 2 | 臺 |
3 | LORA無線通信模塊 | 2 | 臺 | |
4 | 電能采集終端 | 采集模塊 | 70 | 只 |
5 | 開口電流互感器 | 70 | 組 | |
6 | 漏電電流互感器 | 8 | 只 | |
7 | 變壓器溫度采集 | 溫度采集終端 | 2 | 臺 |
8 | 線圈溫度傳感器 | 2 | 套 | |
9 | 溫濕度傳感器 | 帶顯示功能 | 1 | 臺 |
10 | 電纜溫度采集 | 智慧溫度采集單元 | 8 | 只 |
電纜溫度傳感器 | 8 | 套 | ||
11 | 視頻監控(無線) | 攝像頭 | 2 | 臺 |
12 | NVR錄像機 | 1 | 臺 | |
13 | 配電箱 | 含空開、插座 | 1 | 只 |
14 | 開關電源 | 4 | 只 | |
。。。。。 | 。。。。。。 | |||
二、施工及調試 | ||||
1 | 工程服務 | 施工、調試、建模、數據核查等 | 1 | 套 |
三、平臺模塊功能建設 | ||||
1 | 應用功能要求(WEB、APP版) | 運行監控功能:運行監控、運行分析、用能分析、統計報表、賬單管理、需量管理、告警管理、臺賬管理等 | 1 | 套 |
智能運維功能:工單管理、缺陷管理、巡檢管理、檢修管理、搶修管理、報修管理、排班管理、簽到管理、操作票、電試管理、設備管理等 | 1 | 套 | ||
備注 | 400V饋線電能采集終端在開關抽屜柜后安裝 |
2)負責變配電室內10KV高壓電氣設備相關工作(10KV高壓進戶電纜至變壓器的400V低壓總開關柜的開關進線樁頭),并對其7*24小時遠程監控,發現異常情況及時派人處理,有重大突發事件及時向業主匯報;
3)能滿足供電公司的相關要求,負責托管范圍內的設備的所有操作,以及相關運行管理。
4)變電站進線及內部配電設備的正常運行檢查,每月提供不少于二次的巡查(一般情況下半個月一次),并記錄巡查結果。
5)平時24小時待命,遇到故障負責迅速處理變電站突發故障,及時恢復設備運行(設備、材料費按實結算)。
6)負責協調供電公司處理相關高壓變電站事務。
7)在進場后12個月內完成采購方10KV高壓配電間內的一次電氣設備及2臺干式變壓器的電力設備預防性試驗。出具配電設備預試報告。
預試維護保養內容:變壓器年檢維護保養、高壓開關柜年檢維護保養、避雷器年檢維護保養、高壓電纜試驗、低壓開關柜年檢維護保養、電容器交接試驗、接地系統檢測、10kV母線系統檢測、0.4kV母線系統檢測、各組儀表巡視、電氣設備出現故障或有異常情況時,在最短的時間內派員到現場,處理故障,確保變電所正常用電。
2.平臺需具備以下具體功能
2.1綜合功能
2.1.1 實時告警
在主看板上應能呈現當前的告警信息,發生告警時,平臺應區分出需要立即處理的告警和一般性告警,對于需要立即處理的告警,應立刻推送到調度中心,并觸發聲音。調度人員可以根據告警詳情,查閱到相關設備和人員的信息,同時關聯任務工單,進入處理流程。對于一般性告警,不要影響到正常的調度監控工作,只需要提供記錄查詢界面。
2.1.2 值班日志
在主看板上應具備當班人員記錄工作情況,值班日志中應能顯示在值班過程中記錄的電站運營情況、設備缺陷記錄以及歷史告警信息,應能根據值班地點、日期來設置值班日志查詢條件。應能多次錄入信息。
2.1.3 交接班
調度中心應有值班計劃,值班員通過平臺按時交接班。交接班時,需要兩個班次的人員當面核對上一班的值班日志、歷史告警、缺陷記錄等信息,確認無誤后,在平臺中錄入各自的賬號密碼,完成交接班。
2.1.4 賬號管理
在主看板上應具備賬號管理功能,包括但不限于:個人信息管理、密碼修改、交接班、鎖屏、退出以及節點離線控制等。
2.1.5 統計看板
在主看板上應能呈現能耗站數量、容量、實時總負荷、缺陷及工單情況,方便直觀了解設備運行工況。
2.2調度中心功能
2.2.1 公司概覽
應支持按區域分別呈現管轄電站的站點統計、設備臺賬、實時告警匯總、運行數據分析、缺陷信息匯總、檢修信息匯總、工單信息匯總,以及站點、任務的區域分布圖。站對于任務類信息匯總看板,主要呈現任務總量、已完成數量、未完成數量,并可深鉆進入對應任務功能界面。
2.2.2 全景電網
地圖上應能呈現配電房的地理分布,不同電站類型顯示不同的圖標,也應支持當前在線人員、車輛的定位信息。地圖支持平面、衛星和三維模式的切換。
2.2.3 多維監控
多維監控應能同時呈現多界面集中監控,應能支持按不同的窗口類型添加和刪除界面,如按拓?fù)鋱D、測量點、視頻畫面等信息進行靈活選擇。對于添加的界面看板,都可以深鉆進入對應業務功能界面。
2.3運行監測功能
2.3.1 電站概況
電站概況,主要呈現出電站基本參數、設備統計、安全運行、以及告警、缺陷的統計情況。同時支持電量、負荷、電費和需量的數據和曲線的展示。
2.3.2 主接線圖
主接線圖是調度中心監控單個電站的主要工作界面,系統提供可交互、動態的SVG監控畫面,直觀呈現變配電間的系統主接線圖,顯示各電氣設備的實時數據、電力參數、變壓器狀態和溫度等。通過調閱設備臺賬,可快速獲取設備的臺賬參數、缺陷記錄、越限統計等歷史信息,向用戶提供維護幫助。系統支持遙控、掛牌、置數、告警抑制、設置越限參數、查看實時/歷史曲線等常規的電力操作功能,實現對設備的遠程控制。
2.3.3 實時數據
實時數據是運行監測的基礎,系統提供變配電間、變壓器、斷路器等各種設施設備的完整采集數據,支持按照電站、設備分類展示,支持同一設備的同類數據曲線集中展示,支持?jǐn)?shù)據最后刷新時間的顯示,及時判斷設備運行的狀況和數據采集的準確性。
2.3.4 預警監控
用戶可對用電回路數據(如電壓、電流、電量、溫度、電能質量等)進行單獨上、下限值設定。當系統實時監測的數據超過設定的警戒值時,及時發生告警,通過運維人員進行故障干預。
2.3.5 歷史告警
歷史告警是調度中心對全體電站進行主動運維的重要工具,系統提供歷史告警查詢,支持按照電站、時間順序排列展示,支持告警的詳細分類展示(如:開關變位、遙測越限、操作、通訊故障、保護動作、節點離線等),支持按照處理狀態(查核、解除),快速過濾出重要告警信息。
2.3.6 運行診斷
運行診斷是智能運維的重要監測手段,系統應能展示能耗峰谷電量分析、不平衡電流分析等功能,實現電站運行的經濟性和安全性的運行分析。
2.3.7 統計報表
統計報表是數據統計分析的重要工具,系統提供多種數據報表,如:峰谷電量報表、數據運行報表、以及定制化報表等,支持任意天、月、年的報表,支持報表的下載與打印。
2.3.8 設備臺賬
臺賬管理是保障企業資產管理質量的一項重要措施,平臺支持設備臺賬的創建與查詢,支持文本、表格、圖片、語音、二維碼等多種信息介質存儲,支持臺賬信息的編輯、修改與下載,支持備品備件的檢索與到期提醒,實現企業資產設備的全生命周期管理。
2.4智能運維功能
2.4.1 巡檢管理
巡檢管理實現巡檢班組在執行巡檢任務前后的所有管理業務,包括巡檢基礎信息的維護、巡檢計劃的制定、巡檢記錄的登記、巡檢記錄的查詢、以及巡檢情況的統計。
平臺提供“巡檢池”,顯示出計劃月中所有應巡的電站及次數,支持列表和地圖的顯示切換。巡檢計劃按月制定,可以從巡檢池中直接拖拽待巡檢電站至計劃巡檢日。
巡檢記錄登記,需要通過移動APP現場作業,記錄下運行參數、巡檢開始和結束時間、現場拍照上傳。如果巡檢過程中發現缺陷,可以直接跳轉到缺陷登記流程。
巡檢記錄查詢,顯示出所有巡檢計劃對應的記錄,每個電站生成一條記錄,按照執行狀態(未開始、執行中、已完成)顯示。進入詳情,呈現巡檢報告,支持打印下載。
巡檢情況的統計,按照月度呈現巡檢計劃的執行情況、巡檢過程中的缺陷處理情況,以及當前的巡檢電站、人員分布情況。
2.4.2 缺陷管理
缺陷管理是對運行工作中發現的電站設備缺陷進行管理和跟蹤,包括缺陷基礎信息的維護、缺陷登記、缺陷處理、缺陷記錄查詢、以及缺陷情況的統計。
缺陷基礎信息的維護,主要包括:運維團隊和電站的關系、電站設備臺賬等。
缺陷登記,主要是通過移動APP現場作業,記錄下缺陷的內容、來源、照片、發現人、以及發現和登記時間等。對于一些客戶報修到調度中心的缺陷,也要支持WEB端登記。
缺陷登記人將缺陷記錄發送到工作流程中,提交給相關人員進行審核并派發消缺工單(可以直接跳轉到工單處理流程)。
缺陷記錄查詢,顯示出所有缺陷的記錄,支持按照缺陷級別(一般、嚴重、危急)、審核狀態(已審核、未審核)、消缺狀態(已消除、未消除)等條件進行過濾。進入缺陷詳情,呈現缺陷的詳細內容和處理過程。
缺陷情況的統計,按照缺陷的電站排行、處理情況、來源分布、以及設備匯總,呈現缺陷情況。
2.4.3 檢測管理
檢測管理是對電力設備運行狀況的檢測信息進行管理,用于發現設備隱患,評估設備狀態,主要包括檢測工作周期的維護、檢測過程的管理、檢測記錄的查詢功能。
檢測工作周期的維護,包括檢測工作類型、上次檢測日期、工作周期。在檢測工作到期前,平臺發出即將到期提醒信息,按照距離到期時間排序。
根據到期提醒信息,調度中心安排檢修工作,派發對應的任務工單(電試工單、隨工工單等),隨后進入工單處理流程(關聯檢測報告)。
檢測記錄的查詢,按照電站和檢測日期,顯示出每條檢測記錄的檢測日期和檢測報告。
2.4.4 工單管理
工單管理以工單為主線,串接消缺、檢修、告警處理等業務功能,實現任務執行的全過程管理,主要功能包括:工單的創建與派發、執行及查詢統計。根據工作內容的不同,工單類型包括消缺工單、電試工單、檢修工單、隨工工單、告警工單等。
按照工單類型,創建不同工單,編制工作內容,指定執行團隊和人員、執行開始和結束時間。其中,工作內容可以手動輸入,也可以自動關聯系統中的已有任務計劃。
工單執行,需要通過移動APP現場作業,工單執行人收到任務通知后,在APP中記錄下工作內容、工單開始和結束時間、現場拍照上傳。
工單記錄查詢,顯示所有工單記錄,可按照工單處理狀態、類型、創建時間等進行過濾。進入詳情,呈現工單內容和執行進度。
工單情況的統計,按照不同時間維度呈現工單的執行情況、任務類型分布,以及當前待執行的工單。
2.4.5 排班管理
排班查詢
用戶(運維管理人員)日常排班管理中需要查看團隊人員計劃安排,用戶(系統監測值守人員、現場巡視人員)需查詢自我排班情況,系統將根據“站點”、“團隊”分維度來查詢相應信息。
排班設置
用戶(運維管理人員)日常排班管理中需要計劃團隊中人員安排、工作計劃,系統將提供【班次設置】、【排班設置】、【排班修改】功能。
滿足現有實際的業務流程和模型,并提供解決方案。
2.4.6 需求側管理
平臺應支持針對企業用電需量分析,包括需量的預測、申報、跟蹤、預警、越限告警等功能。
2.5能效管理功能
2.5.1 用能總覽
用能總覽,用于呈現每個電站總用電量的統計、同/環比、趨勢分析,呈現每個回路的電量、負荷分?jǐn)偳闆r分析,回路用電分析可配置,可進行餅圖、柱圖切換。
2.5.2 用量對比
用量對比,用于呈現客戶的總用能、區域用能、以及設備用能情況。系統應支持不同回路、不同時段的能耗查詢與對比,將能效數據以多種形式展示出來,包括折線圖、棒圖、數據表格等形式,讓用戶直觀快速的了解能耗信息。
系統應支持常用的時段篩選,如:今日、昨日、本周、上周、本月、上月、今年、去年、最近7天、最近30天、最近12個月等,以及自定義的任意時段。也應支持對應時段的歷史時段快速篩選,如相對時間之前的第N個天、周、月、年等。
2.5.3 用量排行
用量排行,用于呈現多個區域或設備的能耗排名情況。系統應支持多個區域或設備在同一時段的能耗排名,可選擇升序或降序,可選擇排名數量,如:前5名、前10名、前20名、全部。對于用電量,還應支持總、峰、平、尖、谷的時段過濾。能效數據排名以柱狀圖形式呈現,也可導出表格,讓用戶直觀快速的了解能耗信息。
2.5.4 分時用量統計
分時用量統計,用于呈現客戶的總用能、區域用能、以及設備用能的時段分布情況。系統應支持單個回路在不同時段(峰平尖谷)的能耗分布排名與占比,能效數據以柱狀圖和餅圖的形式一起呈現,可導出數據表格,讓用戶直觀快速的了解能耗信息。
2.5.5 分時用量對比
分時用量對比,用于呈現客戶的總用能、區域用能、以及設備用能情況。系統應支持任一區域或設備的不同時段(峰平尖谷)的能耗查詢與對比,將能效數據以柱狀圖形式展示,也可導出數據表格,讓用戶直觀快速的了解能耗信息。
系統應支持常用的時段篩選,如:今日、昨日、本周、上周、本月、上月、今年、去年、最近7天、最近30天、最近12個月等,以及自定義的任意時段。也應支持對應對應時段的歷史時段快速篩選,如相對時間之前的第N個天、周、月、年等。
2.6權限管理功能
2.6.1 角色配置
角色包括系統默認角色和自定義角色。根據運維業務的職能劃分,默認角色有:系統管理員、調度員、運維主管、運維人員、工程調試、IT運維、商務人員、業主。自定義角色,由系統管理員添加。
2.6.2 權限配置
權限包括功能權限和數據權限。功能權限配置界面應能體現出功能菜單的層級關系,支持功能菜單的查看與隱藏。數據權限應支持各種數據的修改、刪除與增加,數據包括臺賬類數據、圖形類數據、運維類數據、告警類數據等。
2.6.3 移動端監控運維
APP功能與客戶端功能互補,形成7×24小時的變配電間監控與維修過程管控,實現手機移動端的實時告警提示、信息推送、移動視頻以及數據曲線查詢、一次系統圖、值班表等。
2.7監測
2.7.1 電站總覽
電站總覽界面,提供了所管轄的各個電站的匯總展示。
? 以地圖維度展示
系統默認以地圖維度顯示,可選擇地圖展示方式(平面圖、衛星圖)??啥ㄎ划?dāng)前我的位置。
? 以列表維度展示
可切換為列表展示模式,也可切換分組類別,主要有:按默認分組,公司分組、地區分組展示電站。
? 快鍵搜索
可進行電站搜索。
2.7.2 基本信息
基本信息包含實時告警缺陷、能耗、負荷、需量、工單記錄、歷史告警、電站其他靜態基本信息等維度的匯總信息。
? 實時告警和缺陷
如果有未解除告警和未消除缺陷,則可點擊對應的數字,跳轉到未消除的告警和未消除的缺陷界面。
? 電站能耗總覽
展示電站能耗情況,包括電量、最大負荷、最大需量以及用電量曲線、日負荷曲線、日需量曲線。
2.7.3 運維管理
包含缺陷記錄、工單記錄等運維管理項目,點擊可進入對應界面。
? 缺陷記錄
缺陷管理有缺陷統計和缺陷查詢兩大功能,分別提供缺陷的統計展示和查詢。
? 工單記錄
可查看工單記錄,并可從不同時間段、處理狀態、是否逾期、工單類型、發起還是執行等多條件組合篩選??尚陆ü巍?/span>
? 告警記錄
告警查詢界面,有告警查詢功能。
? 電站臺賬及客戶信息
包含電站臺賬和客戶信息兩大模塊。
2.7.4 資產設備
? 設備數據展示
主要包含各站內的各種開關柜、開關柜上的斷路器、間隔內的變壓器等。點開每個一次設備,會跳轉到設備的臺賬、運行數據界面。
? 實時、歷史數據曲線
一次設備的運行數據,包含實時數據和歷史數據曲線查看,可查看當前和歷史的數據。
2.8運維
2.8.1 設備臺賬
設備臺賬管理,涉及到一次設備和二次設備的臺賬,是智能運維的關鍵部分,獨立作為一功能模塊。
2.8.2 缺陷管理
缺陷管理模塊主要基于消缺流程的功能模塊,主要包括缺陷管理、缺陷查詢統計等。
? 缺陷管理
消缺管理主要包括消缺登記、消缺審核、處理工單創建。滿足現有實際的業務流程和模型,并提供解決方案。
? 缺陷統計
缺陷統計分四大區域來統計缺陷信息,包含缺陷電站排行,缺陷處理統計,缺陷設備匯總和缺陷來源分布。
? 缺陷查詢
可查看缺陷信息,默認是顯示團隊管理的所有電站的缺陷,可以定制篩選條件,來查詢指定電站的、指定時段的、指定狀態的、指定級別的缺陷信息,以及處理狀態。
2.8.3 工單管理
工單管理模塊主要包括工單作業、工單統計、歷史查詢功能。
? 工單作業
工單種類主要有:消缺工單、告警工單、隨工工單、搶修工單和電試工單等。滿足現有實際的業務流程和模型,并提供解決方案。
? 工單統計
工單統計,包含團隊工單排行、今日工單統計、工單處理統計、工單類型分布四個維度的統計分析展示。
? 歷史查詢
可查詢團隊的歷史工單列表,可選擇查詢篩選條件,如選擇團隊、時間范圍、工單狀態、工單類型、是否是我發起的工單等條件,來查詢對應的工單。
2.9消息
2.9.1 告警
告警模塊,實時推送電站告警信息。告警事項,會以列表形式展示,可按時間維度,來排序所有電站的事項,最新發生的事項,會推送到最前。
2.9.2 事件
事件會以列表形式展示,可按時間維度來排序,最新發生的事件,會推送到最前。
2.9.3 可維護性
為了便于運維人員對系統進行及時有效的維護,系統滿足易理解、易分析、易配置、易修改、易測試的要求。
2.9.4 易用性
系統從用戶體驗維度出發,應滿足頁面布局合理,通用操作規范,出錯處理、反饋與提示人性化等要求。
2.9.5 非功能性需求
性能與可靠性
ü 首頁訪問平均響應時間不得超過3秒;
ü 系統登錄平均響應時間不得超過3秒;
ü 執行簡單查詢、添加和刪除業務時,平均響應時間不得超過2秒;
ü 執行復雜的綜合業務(同時包括查詢、添加、刪除等操作請求)時,平均響應時間不得超過5秒;
ü 在執行統計業務時,月統計業務的平均響應時間不得超過10秒,年統計業務的平均響應時間不得超過15秒。
ü 日常平均CPU占用率小于40%,忙時小于75%,內存占用率小于50%,最大并發時小于75%。
ü 系統穩定試運行三個月以上,運行安全、穩定,達到7×24h的可靠運行能力,年可用率>99.97%,滿足使用單位的有關要求。
3、投入主要設備及特性需求
3.1管理主機
管理主機是智能遠動采集通訊終端單元、綜合能源系統的通訊樞紐,協調間隔設備的數據、命令交換,收集配電站不同類型的實時數據,以不同規約、不同的通訊媒介向上級站進行轉發,同時也接收來自上級站的下行命令,轉發至各間隔設備單元。
可廣泛應用于自動化監控系統、新能源電廠、配電站、配電房,以及其它工業自動化監控系統中,完成現場數據采集和監控功能。
★ 功能要求
管理主機應能協調間隔層智能采集設備通信,可兼容綜合能源各類不同類型的設備(冷熱電水汽等各類計量/監測裝置);同時具備數據就地存儲、斷點續傳;具備邊緣計算分析;遠程管理,遠程維護和升級,模型可遠程配置和修改等;并且完成各種數據處理、數據分析、監控和通信等功能;
投標方產品需具備以下功能:
1) 收集系統各間隔單元的數據信息;
2) 支持多種標準遠動和電度量采集通信規約,如IEC60870-5-01/103/104,MODBUS,DLT645等;
3) 具備邊緣計算功能,應能通過裝置提供的可編程語言、實時采集的數據和電力計算公式計算相關的電力數據,同時還應支持利用實時采集的狀態量進行邏輯運算,實現數據的邏輯處理。在邊緣高密度采集的基礎上,實時對數據進行最值分析;實時判定閾值范圍并觸發對應的告警;對生數據的公式計算加工,異常數據的判定和處理等,顯著提升數據處理的速度并減輕中心服務器的負擔。;
4) 數據存儲,應具備分布式數據存儲功能,可作為智慧能源云平臺的遠程分布式數據存儲節點部署。存儲周期設定為15分鐘-24小時可選。數據存儲周期一般不少于12個月,并可根據存儲容量、存儲數據數量自定義存儲周期。
5) 與云平臺通信中斷恢復后可以同步采集數據到云平臺。
6) 收集主控端控制命令,轉送至相應間隔單元設備;
7) 監視各間隔的運行狀態,發現異常及時告警;
8) 與智慧能源云平臺穩定、可靠通信;
9) 通信速率應可在線實時設定;
10)通信協議可由用戶指定,并支持?jǐn)U展用戶制定的協議;
11)數據安全,對所有和云平臺通信報文基于AES、DES/3DES加密、解密,確保信息傳輸安全可靠;
12)自適應通信網絡,根據GPRS/3G/4G/WIFI、有線網絡通信質量自適應網絡通信信道,確保與管理主機的通信質量;
13)可通過云平臺對管理主機的運行參數進行遠程設置;
14)可通過云平臺對管理主機的運行工況進行實時監視;
15)裝置開機時進行自我檢測、自動運行。
技術參數
1) 電源:DC12V/AC220V;
2) 操作溫度:-10~60℃,存儲溫度: -20~80℃;
3) 相對濕度:5-95% RH無凝露;
4) 機械性能:滿足GB7261標準規定的I級標準
5) 絕緣強度
? 常溫常濕條件下≥500兆歐,交變濕熱條件下≥20兆歐
? 耐壓強度:承受8KV沖擊耐壓強度和1500V絕緣耐用強度
6) 電磁兼容性能
? 靜電放電抗擾性IEC61000-4-2 標準IV級。
? 快速瞬變脈沖群抗擾性IEC61000-4-4 標準IV級。
? 工頻磁場抗擾性IEC61000-4-8 標準IV級。
? 浪涌抗擾性IEC61000-4-5 標準IV級。
? 高頻干擾抗擾性IEC61000-4-11 標準IV級。
l 產品特性要求
n 連接能源終端和云平臺之間的橋梁,實現遙測、遙信、遙控、遙調、遙視功能
n 規約中間件,多種規約適配
n 多種能源數據采集:冷熱水電氣、風光儲配用
n 多種能源預警、報警分析,實時上送
n 統一能源模型
n 能源數據清洗分析,邊端挖掘分析
n 內部儲能供電機制,斷電傳送
n 視頻通道
n 就地SCADA系統
n 遠程配置下發,實時啟用
n 云平臺數據實時增量同步
n 斷網續傳
n 有/無線雙網機制,有線中斷,自動切換到4G無線網絡;
n 數據加密傳送
n 針對不同回路數可選不同產品類型,方便就地存儲和快速傳送
n 硬件看門狗
l 產品功能要求
n 數據通訊
u 變電站監控方面:
? 各種保護測控單元
? 各種獨立PLC設備
? 直流屏測控單元
? 各種變電站儀表
? 變壓器測控裝置
? 各種VQC裝置
? 各種UPS設備
u 新能源電廠監控領域
? 各種智能逆變器設備
? 保護測控單元
? DCS設備
? 各種智能PLC設備
? 配電自動化方面
? 可以與各種配變變壓器通訊單元通訊
? 可以與各種VQC裝置通訊
? 可以與配變電能表進行通訊(兼多時斷電量處理功能)
? 可以與配變測控終端進行通訊(遙測、遙信、遙控)
? 與配電自動化各種錄波、接地檢測等裝置通訊。
u 計量自動化方面
? 可以與各種電表進行通訊(Modbus、645等)
? 可以與各種電能量終端進行通訊(102、645等規約)
? 可以自動產生各種事件(三相不平衡、線損相關事件等)
u 環境監測方面
? 可以與各種智能溫濕度傳感器進行通訊
? 可以與各種智能煙感設備進行通訊
? 可以與各種智能門禁系統通訊
? 可以與各種智能水位傳感器進行通訊。
n 數據采集功能要求
u 遙信量數據
? 開關、刀閘位置信息
? 保護信息狀態
? 設備運行狀態
u 遙測量數據
? 總有功功率、A相有功、B相有功、C相有功
? 總無功功率、A相無功、B相無功、C相無功
? A相電壓、B相電壓、C相電壓、AB線電壓、BC線電壓、CA線電壓
? A相電流、B相電流、C相電流
? 總功率因數、A相功率因數、B相功率因數、C相功率因數
? 三相不平衡電流、三相不平衡電壓
? 電壓幅值、相角
? 電壓、電流諧波畸變
? 諧波K因子、諧波峰值因子、諧波Pst值
u 電能量數據
? 正向有功總及尖、峰、谷、平各費率窗口電量
? 反向有功總及尖、峰、谷、平各費率窗口電量
? 正向無功總及尖、峰、谷、平各費率窗口電量
? 反向無功總及尖、峰、谷、平各費率窗口電量
? 一象限無功電量總、尖、峰、谷、平
? 四象限無功電量總、尖、峰、谷、平
? 二象限無功電量總、尖、峰、谷、平
? 三象限無功電量總、尖、峰、谷、平
? 正向有功總、尖、峰、谷、平需量
? 反向有功總、尖、峰、谷、平需量
? 正向無功總、尖、峰、谷、平需量
? 反向無功總、尖、峰、谷、平需量
? 一象限無功電量總、尖、峰、谷、平需量
? 四象限無功電量總、尖、峰、谷、平需量
? 二象限無功電量總、尖、峰、谷、平需量
? 三象限無功電量總、尖、峰、谷、平需量
n 遙控功能
u 可以將主站或后臺下發的遙控命令轉發給保護設備、測控裝置等。
n 數據存儲
u 存儲周期可由用戶設定,15分鐘~24小時可選
u 數據存儲周期與電能表數據量有關,一般不少于12個月,并可根據存儲容量、存儲數據數量自定義存儲周期
n 邊緣計算
u 可以通過裝置提供的可編程語言、實時采集的數據和電力計算公式計算相關的電力數據,同時還可以利用實時采集的狀態量進行邏輯運算,實現數據的邏輯處理。
3.2電能數據采集終端
是泛在電力物聯網終端設備,主要實現從產品供電、三相(或單相)電流、電壓、有功、無功、電度等數據采集,通過485接口接入到網關設備或邊緣計算設備,從而上送到云平臺上。
具體特性參數要求:
l 產品特性
n 導軌式設計,安裝方便,支持開口式電能數據采集,無需停電,不影響業主用戶的供電;
n 模塊化、插接式架構,可實現單、多回路交流量采集自由組合,在多回路采集時,簡化電源接線及通訊接線;
n 具有基本監測功能,包括電壓、電流、功率、電度信息;
n 具有擴展監測功能,包括諧波監測、故障錄波等相關功能;
n 站內采用RS485 有線通訊方式,與云平臺采用4G/有線網絡通訊;
n 數據及時上送到云平臺,本地可短時存儲。
l 產品參數
n 電源:100~240VAC,50~60Hz
n 功耗: < 0.25W
n 通訊: MODBUS-RTU@485
n 電壓輸入: 3x220(380)
n 電流輸入:5A/2.5mA、100A/100mA、250A/100mA、400A/100mA、800A/100mA
n DI: 100~240VAC 濕接點輸入
n DO: 100~240VAC 非隔離可控硅輸出
n 安裝方式: 標準 DIN35mm導軌安裝(接線端子扭矩<0.4N.m)
n 工作溫度范圍: -20℃~55℃
n 儲存溫度范圍: -45℃~85℃
掃描二維碼推送至手機訪問。
版權聲明:本文如需轉載請注明出處。如發現本站有涉嫌抄襲侵權/違法違規的內容, 請發送郵件至xp@gdliontech.cn舉報,一經查實,本站將立刻刪除。
